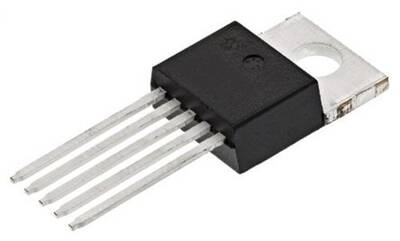

DP704C TO-220/5 PWM Kontrol ve Güç Anahtarı Entegresi

DP704C, anahtarlamalı güç kaynakları (SMPS) için tasarlanmış, yüksek performanslı bir PWM (Darbe Genişlik Modülasyonu) kontrolcüsü ve güç anahtarını (MOSFET) bir araya getiren entegre bir çözümdür. TO-220/5 kılıfındaki bu komponent, özellikle düşük maliyetli ve yüksek verimli flyback tipi AC/DC dönüştürücülerde kullanım için idealdir.

DP704C'nin Özellikleri ve Avantajları

• Entegre Tasarım: PWM kontrol devresi ile yüksek voltajlı güç MOSFET'ini tek bir pakette birleştirerek devre karmaşıklığını ve PCB alanını azaltır.
• Dahili Koruma Mekanizmaları: Aşırı gerilim (OVP), aşırı yük (OLP), aşırı akım (OCP) ve aşırı sıcaklık (OTP) gibi kapsamlı koruma özellikleri sunar.
• Düşük Başlangıç Akımı: Devrenin ilk açılış anında düşük akım çekerek güvenli bir başlangıç (soft-start) sağlar.
• Frekans Titreşimi (Frequency Jittering): Elektromanyetik girişimi (EMI) azaltmak için çalışma frekansını hafifçe değiştirir, bu da EMI filtresi gereksinimlerini basitleştirir.
• TO-220/5 Kılıf: İyi termal performans sunan ve soğutucuya kolayca monte edilebilen endüstri standardı bir kılıftır.

Başlıca Kullanım Alanları

• AC/DC Güç Adaptörleri
• Uydu Alıcısı (Set-Top Box) Güç Kaynakları
• LED Sürücü Devreleri
• DVD/Blu-ray Oynatıcı Güç Kartları
• Ev Aletleri ve Beyaz Eşya için Yardımcı Güç Kaynakları

Sık Sorulan Sorular (SSS)

DP704C hangi topoloji için uygundur?
→ Bu entegre, özellikle 30W altındaki güç seviyeleri için flyback dönüştürücü topolojisinde kullanılmak üzere optimize edilmiştir.

TO-220/5 kılıfındaki 5 bacağın işlevleri nelerdir?
→ Tipik olarak bu bacaklar DRAIN (MOSFET Drain), GND (Toprak), VCC (Besleme), FB (Geri Besleme) ve SENSE (Akım Algılama) pinleridir. Kesin pin konfigürasyonu için mutlaka datasheet kontrol edilmelidir.

Güvenilir ve verimli SMPS tasarımları için hepsi bir arada çözüm sunan DP704C'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
