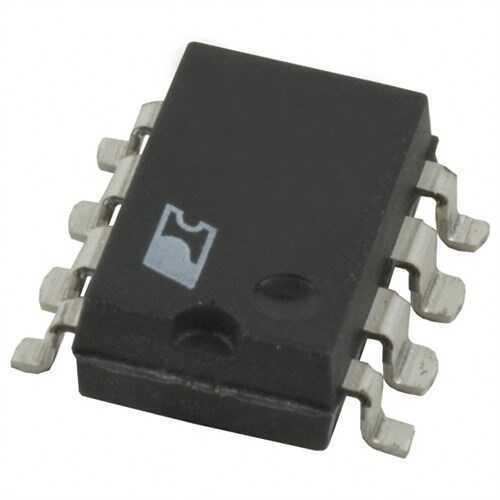

DPA424GN-TL - DPA424GN SMD-8 AC/DC veya DC/DC Konvertör

DPA424GN-TL, Power Integrations'ın yenilikçi DPA-Switch® ailesine ait, yüksek entegrasyonlu bir güç dönüşüm entegresidir. Bu çip, yüksek voltajlı bir MOSFET, PWM kontrolcü, hata amplifikatörü ve çeşitli koruma devrelerini tek bir monolitik yonga üzerinde birleştirir. Özellikle izole edilmiş AC/DC ve DC/DC konvertörler için tasarlanmış olup, Power over Ethernet (PoE) ve telekomünikasyon uygulamalarında yaygın olarak kullanılır. SMD-8 kılıfı, yüzey montajlı tasarımlar için kompakt bir çözüm sunar.

DPA424GN-TL'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon: Dahili 220V MOSFET sayesinde harici anahtarlama elemanına olan ihtiyacı ortadan kaldırır, bu da bileşen sayısını, PCB alanını ve tasarım karmaşıklığını azaltır.
• Geniş Giriş Gerilimi Aralığı: 16V ila 75V DC gibi geniş bir giriş aralığını destekler, bu da onu özellikle 48V nominal gerilime sahip telekom ve PoE sistemleri için ideal kılar.
• Verimli Çalışma: Optimize edilmiş anahtarlama frekansı ve dahili MOSFET sayesinde yüksek verimlilik sunarak güç kaybını ve ısı üretimini en aza indirir.
• Kapsamlı Koruma Özellikleri: Otomatik yeniden başlatma (Auto-Restart) özelliğine sahip aşırı sıcaklık, aşırı gerilim (OVP) ve aşırı yük (OLP) korumaları içerir.
• Frekans Titremesi (Jittering): Elektromanyetik girişimi (EMI) azaltmak için anahtarlama frekansını hafifçe değiştirir, bu da EMI filtresi tasarımını kolaylaştırır ve maliyetini düşürür.
• Harici Akım Sınırlama: Tek bir harici direnç ile akım sınırının hassas bir şekilde ayarlanmasına olanak tanır.

Başlıca Kullanım Alanları

• Power over Ethernet (PoE) PD (Powered Devices) Cihazları
• Telekomünikasyon ve ağ ekipmanları (Switch, Router)
• Endüstriyel kontrol sistemleri için izole DC/DC dönüştürücüler
• Geniş giriş aralığı gerektiren otomotiv uygulamaları
• Dağıtılmış güç mimarileri

Sık Sorulan Sorular (SSS)

Soru: DPA424GN hangi topolojilerde kullanılabilir?
→ DPA-Switch ailesi genellikle izole edilmiş flyback (geri dönüşümlü) topolojisi için optimize edilmiştir. Ayrıca forward (ileri yönlü) ve diğer izole topolojilerde de kullanılabilir.

Soru: Bu entegre AC girişi ile doğrudan çalışır mı?
→ Hayır, DPA424GN'nin maksimum giriş gerilimi genellikle 75V DC civarındadır. Evrensel AC girişli (85-265VAC) bir uygulama için, Power Integrations'ın TOPSwitch, TinySwitch veya LinkSwitch gibi diğer ürün aileleri daha uygundur.

PoE ve telekom güç kaynağı tasarımlarınızı DPA424GN-TL'nin yüksek entegrasyonu ve verimliliği ile basitleştirin ve optimize edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
