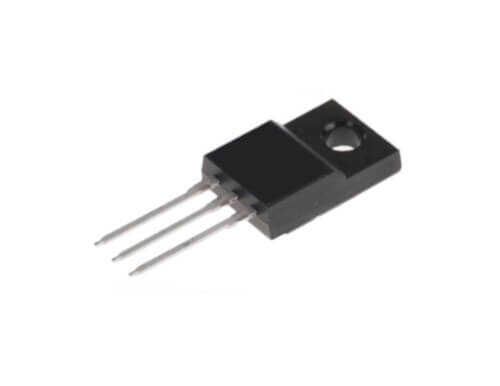

DPG20C200PN 2x10A 200V TO-220FP HiPerFRED Diyot

DPG20C200PN, tek bir pakette iki adet yüksek performanslı diyot sunan, ortak katotlu bir HiPerFRED (High Performance Fast Recovery Diode) diyottur. Her bir diyot 10A akım (toplamda 20A) ve 200V gerilim kapasitesine sahiptir. Tamamen izoleli TO-220FP (Full-Pack) kılıfı, montaj kolaylığı ve elektriksel güvenlik sağlayarak onu özellikle kompakt güç kaynakları için ideal kılar.

DPG20C200PN'nin Özellikleri ve Avantajları

• Ortak Katot Konfigürasyonu: Tek kılıfta iki diyot barındırması, PCB üzerinde yerden tasarruf sağlar ve devre tasarımını basitleştirir.
• HiPerFRED Teknolojisi: Ultra hızlı ve son derece yumuşak toparlanma karakteristiği ile anahtarlama kayıplarını ve EMI'yi minimuma indirir.
• TO-220FP İzoleli Kılıf: Harici bir izolatör pedi veya mika gerektirmeden doğrudan soğutucuya monte edilebilir, bu da montaj süresini kısaltır ve hata riskini azaltır.
• Düşük İleri Gerilim Düşümü (Vf): Yüksek verimlilik ve düşük termal stres sunar.
• Yüksek Tepe Akım Dayanımı: Ani akım yükselmelerine karşı dayanıklıdır, bu da sistemin genel sağlamlığını artırır.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS) için çıkış doğrultucu
• DC-DC dönüştürücüler
• Serbest dolaşım diyodu (Free-wheeling diode) uygulamaları
• Ters polarite koruma devreleri
• Telekomünikasyon güç sistemleri
• Akü şarj cihazları

Sık Sorulan Sorular (SSS)

Soru: TO-220FP (Full-Pack) kılıfın standart TO-220'ye göre avantajı nedir?
→ Cevap: Standart TO-220 kılıfın metal tırnağı elektriksel olarak aktiftir ve soğutucuya monte edilirken elektriksel izolasyon için bir ped gerektirir. TO-220FP kılıf ise tamamen plastik kaplıdır, bu sayede metal tırnak izole edilmiştir. Bu, ek izolasyon malzemesi ihtiyacını ortadan kaldırır ve montajı daha güvenli ve basit hale getirir.

Soru: 'Ortak Katot' ne anlama gelir?
→ Cevap: Paketin içindeki iki diyotun katot uçlarının (genellikle negatif uç) birbirine bağlı olduğu ve paketin orta bacağından dışarıya tek bir pin olarak çıktığı anlamına gelir. Anot uçları ise ayrı ayrı kenar bacaklardan çıkar. Bu yapı, tam dalga doğrultucu gibi belirli devre topolojileri için çok kullanışlıdır.

İzoleli kılıfı ve çift diyot yapısıyla DPG20C200PN, kompakt ve verimli güç tasarımlarınız için akıllı bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir bakış sunmak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
