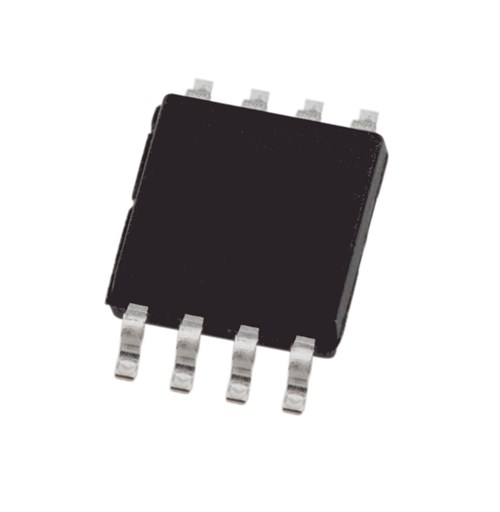

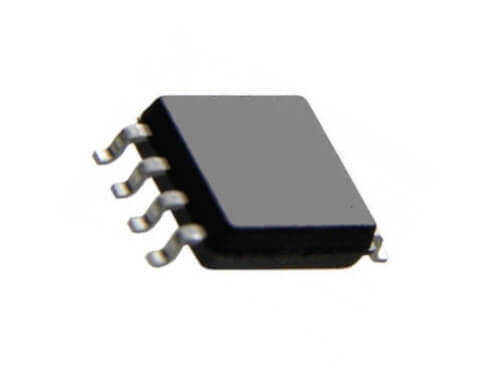

DS1669S-10/T&R - DS1669S-10 SOIC-8 Dijital Potansiyometre

DS1669S-10, mekanik potansiyometrelerin yerini alan, dijital olarak kontrol edilebilen bir elektronik direnç veya dijital potansiyometredir. Dallas Semiconductor (artık Maxim Integrated) tarafından üretilen bu 'Dallastat' serisi komponent, 10kΩ toplam dirence ve 64 ayrı adıma sahiptir. SOIC-8 kılıfı ile modern yüzey montajlı devreler için idealdir ve dijital ayar gerektiren uygulamalarda hassas kontrol sağlar.

DS1669S-10'un Özellikleri ve Avantajları

• Dijital Kontrol: 3-telli basit bir seri arayüz üzerinden mikrodenetleyici ile kolayca kontrol edilebilir.
• 10kΩ Direnç Değeri: Birçok analog uygulama için yaygın olarak kullanılan bir direnç değeridir.
• 64 Adım (Pozisyon): Hassas ve tekrarlanabilir direnç ayarı imkanı sunar.
• Kalıcı Ayar (Non-volatile): Ayarlanan direnç değeri, entegre içindeki EEPROM bellekte saklanır ve güç kesildiğinde bile korunur.
• Kompakt SOIC-8 Kılıf: Az yer kaplayan modern PCB tasarımları için uygundur.

Başlıca Kullanım Alanları

• LCD ekran kontrast ve parlaklık ayarı
• Ses sistemlerinde dijital ses seviyesi kontrolü
• Sensör kalibrasyonu ve ayar devreleri
• Güç kaynaklarında çıkış voltajı ayarı
• Otomatik test ekipmanları (ATE)

Sık Sorulan Sorular (SSS)

DS1669S-10'un ayarı güç kesildiğinde silinir mi?
→ Hayır, en büyük avantajlarından biri kalıcı (non-volatile) belleğe sahip olmasıdır. Yaptığınız son direnç ayarı güç kesilse bile saklanır ve cihaz tekrar açıldığında aynı değerden başlar.

Bu dijital potansiyometre ile ne kadar akım geçirebilirim?
→ Sileceğin (wiper) üzerinden geçebilecek maksimum akım sınırlıdır ve datasheet'te belirtilmiştir (genellikle 1mA civarındadır). Bu nedenle yüksek güçlü uygulamalarda doğrudan yükü kontrol etmek yerine, bir op-amp veya voltaj regülatörünün geri besleme döngüsünde kullanılır.

Devrelerinizde mekanik potansiyometrelerin getirdiği sorunlardan kurtulmak ve hassas dijital kontrol sağlamak için DS1669S-10'u kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
