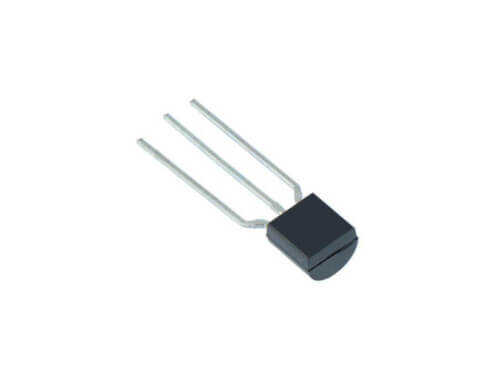

DS1820 TO-92 1-Wire Dijital Sıcaklık Sensörü

DS1820, Dallas Semiconductor (şimdi Maxim Integrated) tarafından geliştirilen, popüler TO-92 kılıfında yer alan bir dijital sıcaklık sensörüdür. Benzersiz 1-Wire (Tek Hat) haberleşme protokolünü kullanan bu sensör, sadece iki tel (veri ve toprak) ile hem güç alıp hem de haberleşerek kablolamayı inanılmaz derecede basitleştirir. Her sensörün fabrikada programlanmış 64-bit'lik eşsiz bir seri numarası vardır, bu da aynı hat üzerinde birden fazla sensörün kullanılmasına olanak tanır.

DS1820'nin Özellikleri ve Avantajları

• 1-Wire Arayüzü: Haberleşme ve güç için tek bir veri hattı (+toprak) gerektirir, bu da kablolama maliyetini ve karmaşıklığını azaltır.
• Yüksek Hassasiyet: -55°C ile +125°C arasındaki sıcaklıkları ölçebilir. Genellikle 0.5°C hassasiyete sahiptir.
• Eşsiz Seri Numarası: Her bir sensörün 64-bit'lik benzersiz bir adresi vardır, bu sayede tek bir mikrodenetleyici pini ile onlarca sensör okunabilir.
• Parazit Güç Modu (Parasite Power): Harici bir güç kaynağına ihtiyaç duymadan, doğrudan veri hattından güç alarak çalışabilir.
• Dijital Çıkış: Analog sensörlerin aksine, gürültüye daha az duyarlı olan ve uzun mesafelerde bile güvenilir veri iletimi sağlayan dijital bir çıkış verir.

Başlıca Kullanım Alanları

• Hava durumu istasyonları ve çevresel izleme sistemleri
• Bina ve sera otomasyonu (HVAC kontrolü)
• Sıvı ve tank sıcaklığı ölçümü
• Bilgisayar kasası ve sunucu odası sıcaklık takibi
• Endüstriyel proses kontrolü ve veri kaydı (data logging)

Sık Sorulan Sorular (SSS)

Soru: DS1820 ile daha güncel olan DS18B20 arasındaki fark nedir?
→ Cevap: DS18B20, DS1820'nin geliştirilmiş bir versiyonudur. Temel fark, DS18B20'nin kullanıcı tarafından ayarlanabilir çözünürlüğe (9-12 bit) sahip olması ve daha hızlı sıcaklık dönüşümü yapabilmesidir. Genel olarak yazılım kütüphaneleri her ikisini de destekler, ancak DS18B20 daha esnek ve hassastır.

Soru: 1-Wire hattına sensörü bağlarken pull-up direnci gerekli midir?
→ Cevap: Evet, kesinlikle gereklidir. Veri hattı (DQ) ile VCC (besleme voltajı) arasına 4.7kΩ'luk bir pull-up direnci bağlanmalıdır. Bu direnç, hattın varsayılan olarak 'high' seviyede kalmasını sağlar ve haberleşmenin doğru çalışması için kritiktir.

Projelerinizde hassas ve kolay entegre edilebilir sıcaklık ölçümü için DS1820 dijital sensörün gücünden yararlanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
