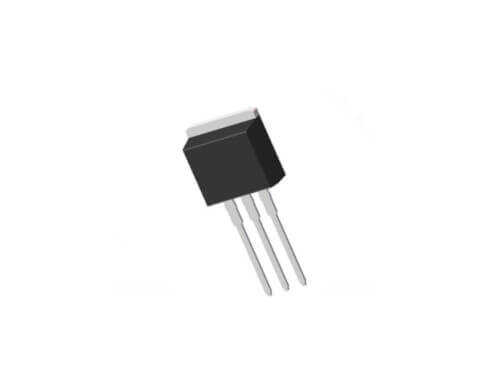

DSA30C200IB 2x15A 200V TO-262 Şotki Diyot

Yüksek güç ve yüksek voltaj gerektiren uygulamalar için tasarlanmış çift diyotlu bir çözüm olan DSA30C200IB, tek bir TO-262 kılıfı içerisinde her biri 15 Amper kapasiteli iki adet 200V'luk Şotki diyot barındırır. Bu ortak katot konfigürasyonu, tam dalga doğrultucular ve yüksek akımlı güç devreleri için idealdir, devre karmaşıklığını ve montaj maliyetlerini azaltır.

DSA30C200IB'nin Özellikleri ve Avantajları

• Çift Diyot Yapısı: Tek kılıfta iki adet 15A'lik diyot (toplam 30A kapasite) içerir.
• Yüksek Akım Kapasitesi: Diyot başına 15A (2x15A) ile yüksek güç uygulamaları için mükemmeldir.
• Çok Yüksek Ters Gerilim: 200V'luk ters gerilim dayanımı, en zorlu endüstriyel ortamlarda bile güvenli çalışma sağlar.
• Kılıf Tipi: TO-262 (I2PAK), iyi bir termal performans sunan ve soğutucu montajına uygun bir güç kılıfıdır.
• Ortak Katot Konfigürasyonu: Özellikle merkez-uçlu trafolarla kullanılan tam dalga doğrultucu devrelerinin tasarımını basitleştirir.
• Düşük Güç Kaybı: Yüksek akımlarda bile düşük ileri gerilim düşümü sayesinde verimliliği korur.

Başlıca Kullanım Alanları

• Yüksek güçlü Anahtarlamalı Güç Kaynakları (SMPS)
• Endüstriyel kaynak makineleri ve plazma kesiciler
• Kesintisiz Güç Kaynakları (UPS)
• Yüksek akımlı DC-DC dönüştürücüler
• Motor sürücü devrelerinde serbest geçiş (freewheeling) diyotu olarak
• Akü şarj ve yönetim sistemleri

Sık Sorulan Sorular (SSS)

Soru: Ortak Katot konfigürasyonu ne demektir?
→ Cevap: Ortak Katot, kılıf içindeki iki diyotun katot uçlarının birbirine ve genellikle kılıfın metal tırnağına (tab) bağlı olduğu anlamına gelir. Bu, iki diyotun tek bir negatif çıkış noktası paylaşmasını sağlar. Bu yapı, tam dalga doğrultucu devrelerini kurmak için çok pratiktir.

Soru: TO-262 kılıfı için soğutucu (heatsink) gerekli midir?
→ Cevap: Evet, 15A gibi yüksek akımlarda çalıştırıldığında, diyotun ürettiği ısıyı etkili bir şekilde dağıtmak ve aşırı ısınmasını önlemek için TO-262 kılıfının bir alüminyum soğutucuya monte edilmesi şiddetle tavsiye edilir.

Yüksek güçlü doğrultucu devrelerinizde DSA30C200IB'nin çift diyot avantajı ile yerden ve montaj süresinden tasarruf edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
