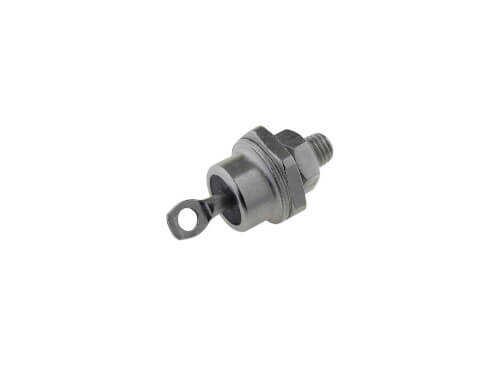

DSAI35-16A 49A 1600V KATOT DO203AB Stud Diyot

DSAI35-16A, standart diyotlardan farklı olarak Ters Polariteli (Katot) bir yapıya sahip, yüksek performanslı bir stud diyottur. 49A akım kapasitesi, 1600V gibi çok yüksek bir gerilim dayanımı ve çığ (avalanche) koruma özelliği ile donatılmıştır. DO203AB kasasındaki bu komponent, özel devre konfigürasyonları ve yüksek güvenilirlik gerektiren uygulamalar için tasarlanmıştır.

DSAI35-16A'nin Özellikleri ve Avantajları

• Katot (Ters) Polarite: Saplama kısmı negatif uç (Katot) olarak yapılandırılmıştır. Bu, belirli köprü doğrultucu tasarımlarında veya şasenin negatif olduğu devrelerde montaj kolaylığı sağlar.
• Ekstrem Gerilim Dayanımı: 1600 Volt'luk VRRM değeri, en zorlu gerilim piklerine karşı bile üstün koruma sunar.
• Avalanche Koruması: Dahili çığ (avalanche) sönümleme yeteneği sayesinde harici koruma devrelerine olan ihtiyacı azaltır.
• Orta Akım Kapasitesi: 49 Amperlik akım değeri, kontrol devreleri ve orta güçteki redresörler için idealdir.
• Sağlam DO203AB Paket: Endüstriyel ortamlarda güvenilir mekanik montaj ve verimli termal yönetim sağlar.

Başlıca Kullanım Alanları

• Köprü Doğrultucuların Negatif Bacağında
• Negatif Topraklı (Şase) Sistemler
• Yüksek Gerilimli Serbest Geçiş (Freewheeling) Diyodu Olarak
• Motor Sürücü ve Kontrol Devreleri
• Yüksek Güvenilirlik Gerektiren Endüstriyel Güç Kaynakları

Sık Sorulan Sorular (SSS)

Soru: 'Katot' polaritesi ne anlama gelir ve neden önemlidir?
→ Cevap: 'Katot' polaritesi, diyotun negatif ucu olan Katot'un metal saplama (stud) kısmına bağlı olduğu anlamına gelir. Bu, 'ters polarite' olarak da bilinir. Bazı devre tasarımlarında, örneğin bir köprü doğrultucuda, iki diyotun anot şaseye ve iki diyotun katot şaseye bağlanması gerekebilir. Katot modelli diyotlar bu tür tasarımları basitleştirir.

Soru: Bu diyotun çığ (avalanche) özelliği ne işe yarar?
→ Cevap: Bu özellik, diyotun endüktif yüklerden kaynaklanan ani ve yüksek voltaj piklerini güvenli bir şekilde kendi üzerinden atmasını sağlar. Bu, diyotun kendini ve bağlı olduğu devreyi korumasına yardımcı olur.

Ters polarite ve yüksek gerilim koruması gerektiren özel tasarımlarınız için DSAI35-16A mükemmel bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve güvenli kullanım limitleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
