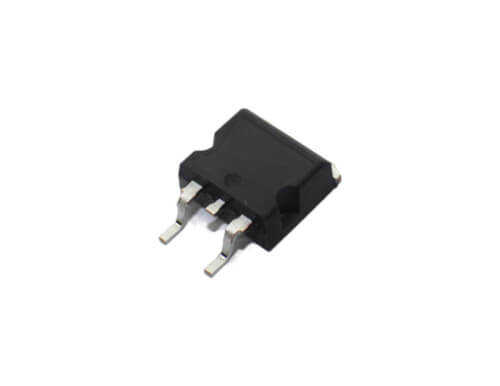

DSEI12-12AZ 11A 1200V D2PAK FRED Diyot

DSEI12-12AZ, 1200V'luk yüksek gerilim dayanımını ve 11A'lik akım kapasitesini popüler D2PAK yüzey montaj kılıfında birleştiren yüksek verimli bir FRED (Fast Recovery Epitaxial Diode) diyottur. Özellikle kompakt güç modülleri, yardımcı güç kaynakları ve endüstriyel kontrol devrelerinde hızlı anahtarlama ve düşük kayıplar sağlamak için ideal bir çözümdür.

DSEI12-12AZ'nin Özellikleri ve Avantajları

• Yüksek Blokaj Gerilimi: 1200V değeri, endüstriyel şebeke gerilimlerinde çalışan uygulamalar için yüksek güvenlik ve güvenilirlik sunar.
• Hızlı ve Yumuşak Toparlanma: Düşük trr ve yumuşak toparlanma (soft recovery) özelliği sayesinde anahtarlama kayıplarını ve EMI gürültüsünü minimize eder.
• Kompakt D2PAK Kılıf: SMD (Yüzey Montaj) teknolojisine uygun D2PAK kılıfı, otomatik dizgiye imkan tanır ve PCB'de yerden tasarruf sağlar.
• Düşük Kaçak Akım: Yüksek sıcaklıklarda bile düşük ters kaçak akımı sayesinde bekleme modundaki güç tüketimini azaltır.
• Optimize Edilmiş Performans: İletim ve anahtarlama kayıpları arasında mükemmel bir denge sunarak genel sistem verimliliğini artırır.

Başlıca Kullanım Alanları

• Yardımcı güç kaynakları (auxiliary power supplies)
• Endüstriyel motor sürücülerinin kontrol katları
• Solar mikro-inverterler ve güç optimizatörleri
• Klima ve beyaz eşya güç kartları
• Snubber ve bootstrap devreleri

Sık Sorulan Sorular (SSS)

Soru: D2PAK kılıfın termal yönetimi nasıl yapılmalıdır?
→ Cevap: D2PAK kılıfının altındaki metal tırnak (tab), ısıyı dağıtmak için kullanılır. En iyi performans için bu tırnağın, PCB üzerinde yeterince geniş bir bakır alana lehimlenmesi veya termal via'lar aracılığıyla iç katmanlara bağlanması önerilir.

Soru: Bu diyot neden 'yumuşak toparlanma' özelliğine sahip?
→ Cevap: Yumuşak toparlanma, diyotun kesime giderken akımının aniden sıfıra düşmesi yerine daha yumuşak bir eğriyle azalması demektir. Bu, devrede yüksek frekanslı salınımları (ringing) ve elektromanyetik paraziti (EMI) önleyerek daha kararlı ve 'temiz' bir çalışma sağlar.

DSEI12-12AZ'nin yüksek gerilim dayanımı ve kompakt tasarımı ile verimli güç çözümleri geliştirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
