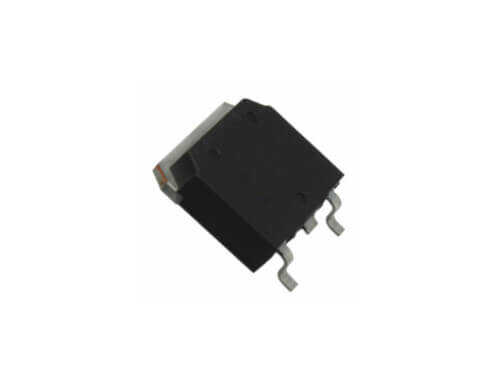

DSEI120-12AZ 109A 1200V D3PAK FRED Diyot

DSEI120-12AZ, yüksek güç ve yüksek gerilim gerektiren endüstriyel uygulamalar için tasarlanmış, 109A akım ve 1200V gerilim dayanımına sahip, ultra hızlı bir FRED (Fast Recovery Epitaxial Diode) diyottur. Yüzey montaj (SMD) için optimize edilmiş D3PAK kılıfı sayesinde, otomatik dizgi proseslerine uygun olup, yüksek güç yoğunluğuna sahip tasarımlarda hızlı toparlanma ve düşük kayıplar sunar.

DSEI120-12AZ'nin Özellikleri ve Avantajları

• Yüksek Güç Kapasitesi: 109 Amperlik sürekli akım ve 1200 Volt'luk blokaj gerilimi ile en zorlu güç dönüştürme görevleri için uygundur.
• Ultra Hızlı Toparlanma: Düşük toparlanma süresi (trr) ve minimum toparlanma yükü (Qrr), yüksek frekanslı çalışmada verimliliği maksimize eder.
• Yüzey Montaj D3PAK Kılıf: Yüksek güç kapasitesini kompakt bir SMD kılıfında sunarak PCB üzerinde yer tasarrufu sağlar ve üretim süreçlerini hızlandırır.
• Düşük İleri Gerilim Düşümü (Vf): İletim sırasındaki güç kayıplarını azaltarak komponentin daha serin çalışmasına yardımcı olur.
• Yumuşak Toparlanma Karakteristiği: EMI emisyonlarını düşürerek sistemin elektromanyetik uyumluluğunu (EMC) artırır.

Başlıca Kullanım Alanları

• Yüksek güçlü motor sürücüleri (AC/DC, Servo)
• Endüstriyel kaynak makineleri ve plazma kesiciler
• Kesintisiz güç kaynakları (UPS) ve solar invertörler
• Elektrikli araç (EV) şarj istasyonları
• Yüksek frekanslı anahtarlamalı güç kaynakları (SMPS)

Sık Sorulan Sorular (SSS)

Soru: D3PAK gibi bir SMD kılıf, 109A gibi yüksek bir akımı nasıl yönetir?
→ Cevap: D3PAK kılıfının altındaki geniş metal taban (pad), doğrudan PCB'nin bakır alanına lehimlenmek üzere tasarlanmıştır. Bu geniş bakır alan, bir soğutucu görevi görerek oluşan ısının etkili bir şekilde dağıtılmasını sağlar. Bu nedenle PCB tasarımı termal yönetim açısından kritik öneme sahiptir.

Soru: 1200V gerilim sınıfı ne anlama geliyor?
→ Cevap: Bu, diyotun 1200 Volt'a kadar olan ters gerilimlere güvenli bir şekilde dayanabileceği anlamına gelir. Bu özellik, 380V/400V üç fazlı endüstriyel şebekelerle çalışan invertör ve konvertör devreleri için gerekli bir güvenlik marjı sağlar.

Yüksek güç ve yüzey montaj teknolojisini birleştiren DSEI120-12AZ ile kompakt ve güçlü devreler tasarlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
