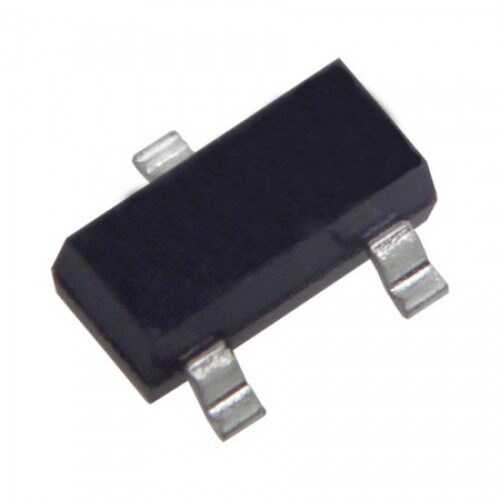

DTA114EE - Marking: 14 SOT-523 PNP Transistör

DTA114EE, SOT-523 kılıfında bulunan, dahili base dirençlerine sahip bir PNP Dijital Transistördür (BRT - Bias Resistor Transistor). Yüzey montaj (SMD) teknolojisi için tasarlanmış bu komponent, '14' markalama kodu ile tanınır ve harici direnç ihtiyacını ortadan kaldırarak devre tasarımını basitleştirir ve yerden tasarruf sağlar.

DTA114EE'nin Özellikleri ve Avantajları

• Dahili Dirençler: Entegre base (R1=10kΩ) ve base-emitter (R2=10kΩ) dirençleri sayesinde ek komponent ihtiyacını azaltır.
• Kompakt Kılıf: SOT-523 yüzey montaj kılıfı, modern ve minyatür elektronik devreler için mükemmel bir seçimdir.
• Doğrudan Sürülebilirlik: Mikrodenetleyici veya dijital mantık kapılarından gelen sinyallerle doğrudan sürülebilir.
• Basitleştirilmiş Devre Tasarımı: Harici bias dirençlerini ortadan kaldırarak PCB tasarımını kolaylaştırır ve montaj maliyetlerini düşürür.
• PNP Tipi: Yüksek taraf (high-side) anahtarlama uygulamaları için uygundur.

Başlıca Kullanım Alanları

• Dijital Arayüz Anahtarlama
• Inverter (Evirici) Devreleri
• Mikrodenetleyici Kontrollü Röle veya LED Sürücüleri
• Endüstriyel Kontrol Sistemleri
• Mobil Cihazlar ve Giyilebilir Teknoloji
• Otomotiv Elektroniği

Sık Sorulan Sorular (SSS)

'Dijital Transistör' ne anlama gelir?
→ Dijital transistör, içine bir veya daha fazla direnç entegre edilmiş bir BJT'dir. Bu, transistörü bir anahtar olarak kullanmak için gereken harici bias (ön gerilim) dirençlerine olan ihtiyacı ortadan kaldırır, bu da onu dijital mantık seviyeleriyle kontrol etmeyi kolaylaştırır.

'Marking: 14' kodu neyi ifade ediyor?
→ SMD komponentler çok küçük olduğu için üzerlerine tam parça numarası yazılamaz. Bu nedenle üreticiler 'marking code' (markalama kodu) kullanır. Bu üründe '14' kodu, onun bir DTA114EE transistörü olduğunu belirtir.

SMD projelerinizde yerden tasarruf etmek ve tasarımı basitleştirmek için DTA114EE Dijital Transistör ideal bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
