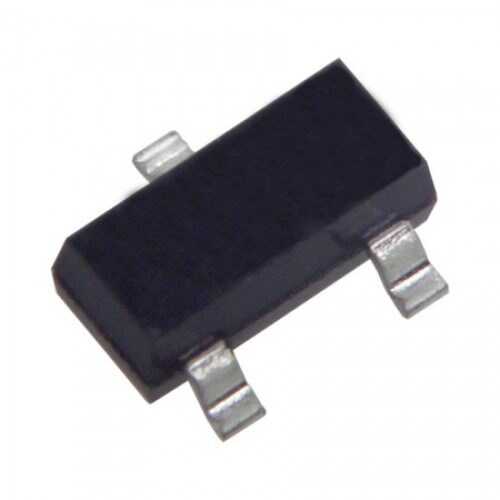

DTA144EKA SOT-346 PNP Transistör

DTA144EKA, içerisinde dahili bias dirençleri bulunan bir PNP Dijital Transistör'dür (aynı zamanda BRT - Bias Resistor Transistor olarak da bilinir). Bu akıllı tasarım, harici base direncine olan ihtiyacı ortadan kaldırarak devre tasarımını basitleştirir, komponent sayısını azaltır ve PCB üzerinde yerden tasarruf sağlar. Kompakt SOT-346 (SC-59) kılıfı ile modern ve yoğun elektronik tasarımlar için mükemmel bir anahtarlama elemanıdır.

DTA144EKA SOT-346 PNP Transistör'nin Özellikleri ve Avantajları

• Dahili Bias Dirençleri: Base (R1) ve Base-Emitter (R2) arasına entegre edilmiş dirençler sayesinde harici komponent ihtiyacını ortadan kaldırır.
• Tasarım Kolaylığı: Mikrodenetleyici veya dijital mantık çıkışlarına doğrudan bağlanabilir, devre tasarımını ve hesaplamaları basitleştirir.
• Komponent Sayısını Azaltma: Her transistör için iki adet harici dirençten tasarruf sağlayarak montaj maliyetini ve karmaşıklığı düşürür.
• Kompakt SOT-346 Kılıf: Yüzey montaj (SMD) teknolojisine uygun, küçük boyutlu bu kılıf, yerin kısıtlı olduğu uygulamalar için idealdir.
• PNP Yapısı: Özellikle yüksek taraf (high-side) anahtarlama uygulamaları için uygundur.

Başlıca Kullanım Alanları

• Mikrodenetleyici Arayüzleri
• Dijital Sinyal İnvertör (Evirici) Devreleri
• LED'ler ve Küçük Röleler için Sürücü Devreleri
- Otomasyon ve Kontrol Sistemlerinde Anahtarlama
• Harici komponent kullanımının istenmediği kompakt tasarımlar

Sık Sorulan Sorular (SSS)

Dijital transistörün normal bir transistörden farkı nedir?
→ Temel fark, dijital transistörün kendi kılıfı içinde bir veya iki adet direnç barındırmasıdır. Bu, transistörü sürmek için gereken akım sınırlama (base) direncini ve bazen de kararlılığı artırmak için base-emitter direncini içerdiği anlamına gelir. Bu sayede harici direnç kullanmadan doğrudan dijital çıkışlara bağlanabilir.

SOT-346 kılıfı hangi kılıflara benzer?
→ SOT-346 (veya JEDEC standardında SC-59), SOT-23 kılıfına çok benzer boyutlara ve pin yapısına sahiptir. PCB üzerinde SOT-23 için ayrılmış bir alana genellikle uyum sağlar, ancak her zaman datasheet'teki fiziksel ölçüleri kontrol etmek en doğrusudur.

Devrelerinizi sadeleştirmek ve yerden tasarruf etmek için akıllı çözüm DTA144EKA dijital transistörü kullanın!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
