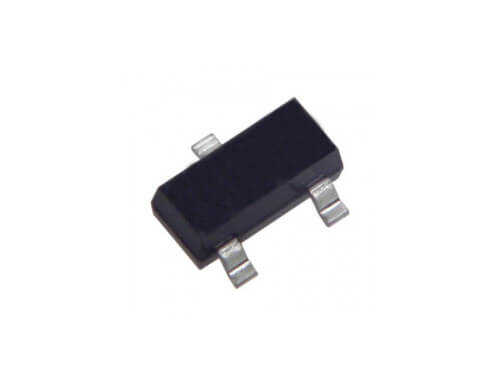

DTC114EETL 50mA 50V SOT416

DTC114EETL, modern elektronik tasarımların minyatürleşme ihtiyacına cevap veren, ultra küçük SOT416 (SC-75A) kılıfında bir NPN Dijital Transistör'dür (BRT). İçerisinde 10kΩ değerinde bias dirençleri barındıran bu komponent, harici eleman gereksinimini ortadan kaldırarak PCB üzerinde maksimum yer tasarrufu sağlar. 50V ve 50mA kapasitesi ile mikrodenetleyici arayüzleri ve düşük güç anahtarlama uygulamaları için ideal bir çözümdür.

DTC114EETL'nin Özellikleri ve Avantajları

• Transistör Tipi: NPN Dijital Transistör - Lojik seviye sinyallerle doğrudan kontrol imkanı sunar.
• Dahili Dirençler: 10 kΩ (R1) ve 10 kΩ (R2) değerinde entegre dirençlere sahiptir.
• Maksimum Değerler: 50V gerilim ve 50mA akım kapasitesi ile standart dijital uygulamalar için yeterlidir.
• Ultra Kompakt Kılıf: SOT416 (SC-75A) - Giyilebilir teknoloji, mobil cihazlar gibi yerin kritik olduğu tasarımlar için mükemmeldir.
• Tasarım Kolaylığı: Harici direnç ihtiyacını ortadan kaldırarak devre tasarımını basitleştirir ve montajı kolaylaştırır.
• Düşük Güç Tüketimi: Pille çalışan cihazlarda verimli bir performans sergiler.

Başlıca Kullanım Alanları

• Akıllı telefonlar, tabletler ve giyilebilir cihazlar
• Mikrodenetleyici (MCU) pinleri için arayüz ve yük anahtarlama
• Sinyal invertörü (tersleyici) olarak kullanım
• Düşük akımlı LED ve sensör kontrolü
• Otomatik test ekipmanları (ATE)

Sık Sorulan Sorular (SSS)

Bu transistörün polaritesi nedir ve neden önemlidir?
→ DTC114EETL, bir NPN tipi transistördür. Bu, base terminaline pozitif bir voltaj uygulandığında kolektör-emiter arasının iletime geçtiği anlamına gelir. Devre tasarımında doğru polaritenin kullanılması, devrenin beklendiği gibi çalışması için kritiktir.

SOT416 kılıfının diğer SMD kılıflardan farkı nedir?
→ SOT416, SOT23 veya SOT323 gibi yaygın kılıflardan bile daha küçüktür. Bu minyatür yapısı, en yoğun baskılı devre kartlarında bile kullanılabilmesine olanak tanır, ancak el ile lehimlenmesi oldukça zordur ve genellikle otomatik dizgi sistemleri gerektirir.

En küçük tasarımlarınızda bile yerden ödün vermeden akıllı anahtarlama çözümleri için DTC114EETL'yi tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
