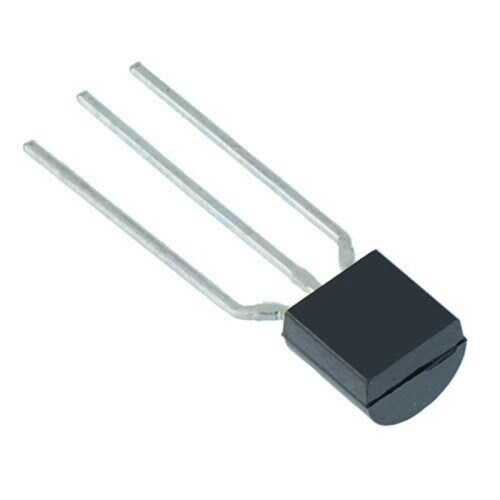

DTC114ESA - C114 TO-92 NPN Transistör

DTC114ESA, elektronik devrelerde anahtarlama görevleri için tasarlanmış, içerisinde dahili bias dirençleri bulunan bir NPN Dijital Transistör'dür. Standart transistörlerin aksine, harici base ve base-emitter dirençlerine ihtiyaç duymadan doğrudan mikrodenetleyici veya dijital mantık çıkışları ile sürülebilir. Bu özellik, TO-92 kılıfı ile birleştiğinde, devre tasarımını basitleştirir ve PCB üzerinde yerden tasarruf sağlar.

DTC114ESA'nin Özellikleri ve Avantajları

• Dahili Bias Dirençleri: Harici komponent ihtiyacını ortadan kaldırarak devre karmaşıklığını ve maliyeti azaltır.
• Doğrudan Sürülebilme: Mantık seviyesi sinyallerle (örn: 5V veya 3.3V) doğrudan kontrol edilebilir, ek sürücü devresi gerektirmez.
• Kompakt TO-92 Kılıfı: Delikli montaj (through-hole) uygulamaları için standart, kolay lehimlenebilir bir kılıf yapısına sahiptir.
• Yüksek Akım Kapasitesi: Küçük boyutuna rağmen 100mA'e kadar sürekli kollektör akımı (Ic) yönetebilir.
• Devre Basitleştirme: Komponent sayısını düşürerek montaj sürecini hızlandırır ve potansiyel hata noktalarını azaltır.

Başlıca Kullanım Alanları

• Mikrodenetleyici tabanlı projelerde anahtarlama elemanı olarak.
• LED'leri veya küçük röleleri sürmek için.
• Dijital mantık devrelerinde sinyal invertörü (evirici) olarak.
• Endüstriyel kontrol sistemlerinde arayüz devreleri.
• Düşük güçlü yüklerin AÇ/KAPAT kontrolü.

Sık Sorulan Sorular (SSS)

Bu transistörün normal bir NPN transistörden farkı nedir?
→ En temel fark, DTC114ESA'nın içinde base ve base-emitter arasına bağlanmış iki adet direncin (R1 ve R2) bulunmasıdır. Bu, transistörü sürmek için harici bir base direnci kullanma zorunluluğunu ortadan kaldırır ve tasarımı kolaylaştırır.

'Dijital Transistör' ne anlama geliyor?
→ 'Dijital Transistör' veya 'Bias Resistor Transistor (BRT)', dahili dirençleri sayesinde dijital mantık sinyalleri (0 ve 1 gibi) ile doğrudan anahtarlama yapabilen transistörler için kullanılan bir terimdir. Bu, onları dijital elektronik için ideal kılar.

DTC114ESA ile devrelerinizi basitleştirin, komponent sayısını azaltarak projelerinize hız ve verimlilik katın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve kesin değerler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
