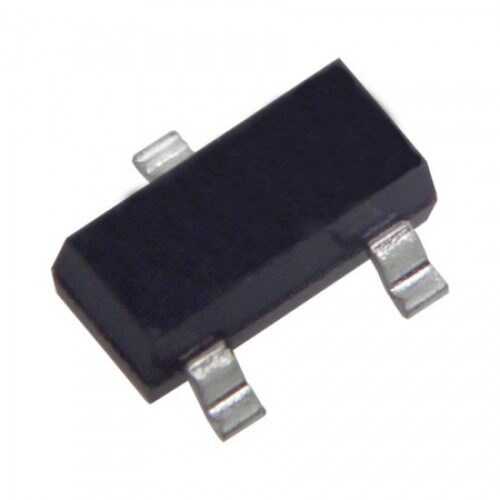

DTC123JKA SMT3 NPN Transistör

DTC123JKA, modern elektronik devrelerde yer tasarrufu ve tasarım kolaylığı sağlamak üzere geliştirilmiş bir dijital transistör veya diğer adıyla BRT (Bias Resistor Transistor)'dir. Bu NPN transistör, içine entegre edilmiş bias (ön gerilim) dirençleri sayesinde harici komponent ihtiyacını azaltır. Kompakt SMT3 (SOT-23) yüzey montaj kılıfı, otomatik dizgi süreçlerine ve yoğun devre kartı tasarımlarına mükemmel uyum sağlar.

DTC123JKA SMT3 NPN Transistör'nin Özellikleri ve Avantajları

• Dahili Dirençler: Baz-Emiter ve Baz arasında entegre dirençler bulunur, bu da harici bias direnci ihtiyacını ortadan kaldırır.
• Doğrudan Sürülebilirlik: Mikrodenetleyici veya dijital mantık entegrelerinin çıkış pinlerinden doğrudan sürülebilir.
• Kompakt Kılıf: SMT3 (SOT-23) yüzey montaj kılıfı, devre kartında minimum yer kaplar.
• Tasarım Basitliği: Komponent sayısını azaltarak PCB tasarımını basitleştirir ve montaj maliyetlerini düşürür.
• Düşük Güçlü Anahtarlama: LED'ler, küçük röleler ve diğer dijital arayüzler için ideal bir anahtarlama elemanıdır.
• Otomatik Montaja Uygunluk: Tape-and-reel paketlemesi sayesinde yüksek hızlı SMT üretim hatları için uygundur.

Başlıca Kullanım Alanları

• Mikrodenetleyici tabanlı projelerde arayüz devreleri
• Gösterge LED'lerini sürme
• Küçük DC motor ve röle kontrolü
• Sayısal sinyaller için invertör (tersleyici) devreleri
• Endüstriyel otomasyon ve tüketici elektroniği kartları

Sık Sorulan Sorular (SSS)

Dijital transistör (BRT) kullanmanın avantajı nedir?
→ En büyük avantajı, devre tasarımını basitleştirmesi ve komponent sayısını azaltmasıdır. Normal bir transistörü sürmek için gereken harici baz direncini ortadan kaldırarak hem yerden tasarruf sağlar hem de montaj sürecini hızlandırır.

DTC123JKA'nın içindeki direnç değerleri nedir?
→ Bu modelde tipik olarak R1 (seri baz direnci) 2.2 kΩ ve R2 (baz-emiter arası direnç) 47 kΩ'dur. Ancak bu değerler üreticiye göre değişebilir, bu yüzden kesin değerler için her zaman datasheet kontrol edilmelidir.

Modern ve kompakt tasarımlarınızda devre karmaşıklığını azaltmak için DTC123JKA dijital transistörü şimdi deneyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projeniz için en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
