DTC124EKAT146 30mA 50V SOT346

DTC124EKAT146, içerisinde 22kΩ değerinde iki adet bias direnci bulunan, yüksek verimli bir NPN Dijital Transistör'dür (BRT). Devre tasarımını basitleştirmek ve komponent sayısını azaltmak için tasarlanmıştır. Popüler SOT346 (SC-59) yüzey montaj kılıfı ile modern elektronik kartlarda güvenilir bir anahtarlama performansı sunar. 50V gerilim ve 30mA akım kapasitesi, onu dijital mantık arayüzleri için mükemmel bir seçenek yapar.

DTC124EKAT146'nin Özellikleri ve Avantajları

• Transistör Tipi: NPN Dijital Transistör - Entegre dirençleri ile tak-çalıştır kolaylığı sunar.
• Dahili Dirençler: 22 kΩ (R1) ve 22 kΩ (R2) değerinde dahili bias dirençlerine sahiptir.
• Çalışma Değerleri: 50V maksimum gerilim ve 30mA sürekli kolektör akımı kapasitesine sahiptir.

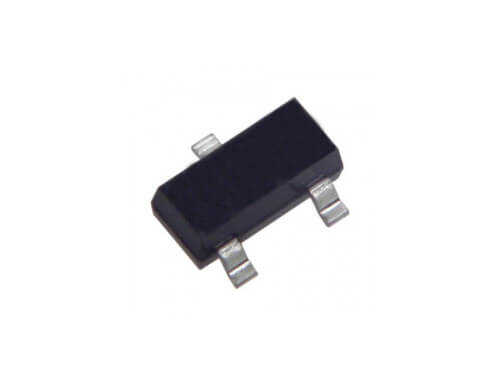

• Kılıf Tipi: SOT346 (SC-59) - Otomatik dizgi makinelerine uygun, kompakt bir SMD kılıftır.
• Tasarım Verimliliği: Harici direnç ihtiyacını ortadan kaldırarak PCB'de yer tasarrufu sağlar ve montaj maliyetini düşürür.
• Doğrudan Sürülebilirlik: Mikrodenetleyici (MCU), FPGA veya diğer dijital mantık entegrelerinin çıkışlarına doğrudan bağlanabilir.

Başlıca Kullanım Alanları

• Mikrodenetleyici tabanlı sistemlerde anahtarlama elemanı olarak
• Düşük akımlı yüklerin (örn: gösterge LED'leri) kontrolü
• Sinyal seviyesi dönüştürme ve invertör (tersleyici) uygulamaları
• Endüstriyel kontrol panelleri ve otomasyon devreleri
• Tüketici elektroniği ürünleri

Sık Sorulan Sorular (SSS)

Bu ürünün PNP karşılığı nedir?
→ Evet, genellikle aynı direnç değerlerine ve kılıfa sahip PNP versiyonu 'DTA' ön eki ile başlar. Bu ürünün PNP karşılığı DTA124EKAT146'dır.

Dijital transistör kullanmak ne zaman avantajlıdır?
→ Çok sayıda basit anahtarlama devresinin bulunduğu yoğun PCB tasarımlarında, komponent sayısını ve dolayısıyla kart boyutunu ve montaj süresini azaltmak için dijital transistörler son derece avantajlıdır. Devre tasarımını ve stok yönetimini basitleştirirler.

Modern ve verimli devre tasarımlarınız için DTC124EKAT146'nın sunduğu basitlik ve performansı seçin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
