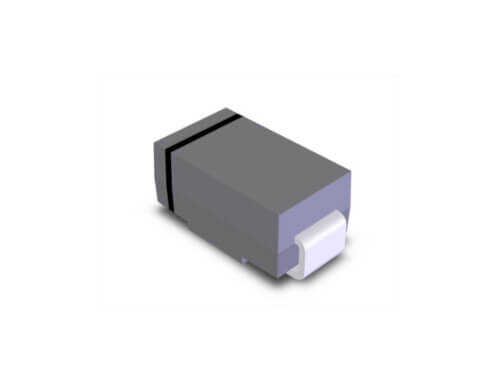

ES1D 1A 200V DO-214AC Super Fast Diyot

ES1D, yüksek verimlilik ve kompakt tasarım gerektiren modern elektronik devreler için ideal, yüzey montaj (SMD) kılıfında bir Süper Hızlı (Super Fast) doğrultucu diyottur. $1A$ ileri akım ve $200V$ tepe ters gerilim kapasitesine sahip olan bu diyot, özellikle anahtarlamalı güç kaynaklarının (SMPS) çıkış katlarında ve yüksek frekanslı devrelerde yaygın olarak kullanılır. Çok düşük ters toparlanma süresi ($t_{rr}$), yüksek anahtarlama frekanslarında güç kayıplarını önemli ölçüde azaltır. Standart DO-214AC (SMA) kılıfı, otomatik üretim süreçlerine tam uyumludur.

ES1D'nin Özellikleri ve Avantajları

• Süper Hızlı Geri Toparlanma: Genellikle 35ns'nin altında olan ters toparlanma süresi ($t_{rr}$), anahtarlama kayıplarını en aza indirir ve verimliliği artırır.
• Yüzey Montaj (SMD) Kılıfı: Kompakt DO-214AC (SMA) kılıfı, yüksek yoğunluklu devre kartı tasarımlarında yerden tasarruf sağlar ve otomatik dizgiye uygundur.
• Düşük İleri Gerilim Düşümü ($V_F$): Optimize edilmiş $V_F$ değeri, iletim kayıplarını ve diyot üzerinde oluşan ısıyı azaltır.
• Cam Pasivasyonlu Yapı: Yüksek güvenilirlik ve kararlılık sağlar.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS): Snubber devreleri, bootstrap diyotları ve çıkış doğrultucuları.
• AC/DC Adaptörler ve Şarj Cihazları.
• Inverterler: Solar mikro-inverterler, LED sürücüler ve küçük motor sürücüler.
• Serbest Geçiş (Freewheeling) Diyodu: Yüksek frekansla anahtarlanan endüktif yükler için kullanılır.

Sık Sorulan Sorular (SSS)

"Super Fast" ve "Ultrafast" arasındaki fark nedir?
→ Bu terimler büyük ölçüde üreticinin pazarlama isimlendirmesine bağlıdır. Genellikle her ikisi de standart "Fast Recovery" diyotlardan daha hızlı olduklarını belirtirler. Performansı karşılaştırmanın en güvenilir yolu, her zaman datasheet'lerde belirtilen ters toparlanma süresi ($t_{rr}$) değerine bakmaktır.

Bu diyotu standart bir 1N4003 yerine kullanabilir miyim?
→ Sadece düşük frekanslı (50/60Hz) bir devrede ise evet. Ancak, devreniz yüksek frekanslı bir SMPS ise, 1N4003'ün yavaşlığı kabul edilemez kayıplara ve aşırı ısınmaya neden olur. Bu durumlarda ES1D gibi hızlı bir diyot kullanmak zorunludur.

Kompakt ve yüksek verimli güç kaynağı tasarımlarınızda, ES1D'nin sunduğu süper hızlı anahtarlama performansından yararlanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
