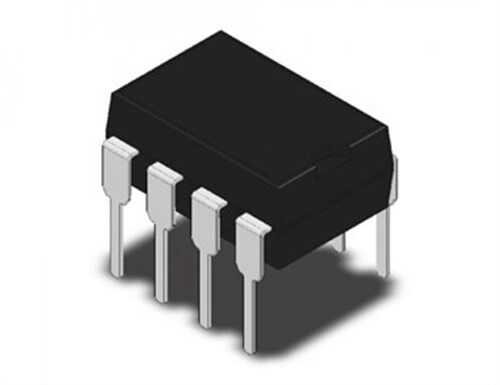

FA3647P - FA3647 DIP-8

FA3647P, Fuji Electric tarafından geliştirilmiş, özellikle anahtarlamalı güç kaynakları (SMPS) için tasarlanmış bir PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. Bu entegre, harici bir güç MOSFET'ini doğrudan sürebilme yeteneğine sahip, akım modlu bir kontrolördür. Düşük bekleme gücü tüketimi ve çeşitli koruma özellikleri sayesinde verimli ve güvenilir AC/DC adaptörler ve güç kaynakları tasarlamak için idealdir.

FA3647P'nin Özellikleri ve Avantajları

• Akım Modu Kontrolü: Hızlı tepki süresi ve kararlı bir çalışma sağlayarak güç kaynağının performansını artırır.
• Düşük Bekleme Gücü Tüketimi: Cihaz yük altında değilken güç tüketimini minimize eden özel modları sayesinde modern enerji verimliliği standartlarını karşılar.
• Doğrudan MOSFET Sürücü: Harici bir sürücü devresine ihtiyaç duymadan güç MOSFET'ini doğrudan sürebilir, bu da devre tasarımını basitleştirir.
• Dahili Koruma Fonksiyonları: Aşırı akım koruması (OCP), aşırı voltaj koruması (OVP) ve termal kapatma (TSD) gibi özelliklerle sistemi güvence altına alır.
• DIP-8 Kılıf: Delik içi montaj (through-hole) yapısı sayesinde prototipleme, onarım ve hobi projeleri için kolay lehimleme imkanı sunar.

Başlıca Kullanım Alanları

• AC/DC Adaptörler ve Şarj Cihazları (Notebook, telefon vb.)
• LCD TV ve Monitör Besleme Kartları
• Yardımcı Güç Kaynakları (Auxiliary Power Supplies)
• Ev Aletleri ve Beyaz Eşya Güç Devreleri
• Endüstriyel Güç Kaynakları

Sık Sorulan Sorular (SSS)

Bu entegre arızalandığında güç kaynağında ne gibi sorunlar görülür?
→ FA3647P arızalandığında genellikle güç kaynağı hiç çalışmaz, çıkış voltajı vermez veya çıkış voltajında dalgalanmalar (titreme) meydana gelir. Bazen de entegre koruma moduna girip devreyi sürekli yeniden başlatmaya çalışabilir (hiccup mode).

FA3647P yerine başka bir PWM kontrol entegresi kullanabilir miyim?
→ Değişim yapmadan önce yeni entegrenin pin yapısının, çalışma frekansının, Vcc voltaj aralığının ve akım algılama (current sense) eşiğinin FA3647P ile uyumlu olduğundan emin olmalısınız. Datasheet karşılaştırması yapmak zorunludur.

FA3647P ile modern, verimli ve korumalı anahtarlamalı güç kaynakları tasarlayın ve onarın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
