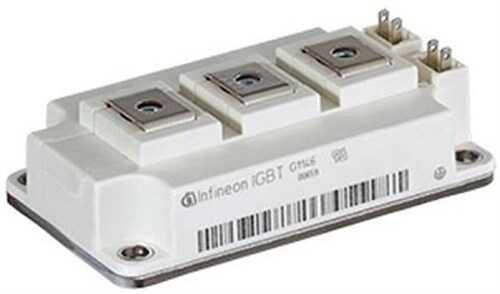

FF450R12KT4

FF450R12KT4, Infineon'un EconoDUAL™ 3 serisine ait, 1200V gerilim ve 450A akım kapasitesine sahip, endüstriyel segment için tasarlanmış, çok güçlü bir IGBT modülüdür. Yarım köprü (half-bridge) konfigürasyonundaki bu modül, TrenchSTOP™ IGBT4 teknolojisi ile donatılmıştır ve yüksek verimlilik, sağlamlık ve güvenilirliği bir araya getirir.

FF450R12KT4'nin Özellikleri ve Avantajları

• Çok Yüksek Akım Kapasitesi: 450 Amper nominal akımı ile en zorlu yüksek güç uygulamaları için uygundur.
• Gelişmiş IGBT4 Teknolojisi: Düşük anahtarlama ve iletim kayıpları sunan TrenchSTOP™ IGBT4 teknolojisi, sistem verimliliğini en üst düzeye çıkarır.
• Yüksek Çalışma Sıcaklığı: 150°C'ye kadar olan yüksek çalışma sıcaklıklarını (Tvjop) destekler, bu da daha iyi termal marj sağlar.
• Entegre NTC Sensörü: Dahili sıcaklık sensörü, modülün termal durumunun hassas bir şekilde izlenmesini ve korunmasını sağlar.
• Sağlam ve Güvenilir Paket: EconoDUAL™ 3 paketi, endüstriyel ortamlarda uzun ömür ve mekanik dayanıklılık için tasarlanmıştır.

Başlıca Kullanım Alanları

• Yüksek güçlü endüstriyel motor sürücüleri
• Ticari, inşaat ve tarım araçları (CAV)
• Güneş enerjisi santralleri ve rüzgar türbinleri için merkezi invertörler
• Büyük ölçekli Kesintisiz Güç Kaynakları (UPS)
• Demiryolu ve traksiyon uygulamaları

Sık Sorulan Sorular (SSS)

Soru: FF450R12KT4 gibi yüksek güçlü bir modülün paralel bağlanması mümkün müdür?
→ Evet, bu tür modüller daha yüksek akım elde etmek için paralel bağlanabilir. Ancak, akımın modüller arasında eşit olarak paylaşılmasını sağlamak için dikkatli bir PCB tasarımı (simetrik yerleşim), eşleşen VCE(sat) değerlerine sahip modüllerin seçilmesi ve gate sürücü devrelerinin özenle tasarlanması kritik öneme sahiptir.

Soru: Bu modül için ne tür bir soğutma çözümü gereklidir?
→ 450A gibi yüksek bir akımda çalışırken oluşacak ısıyı dağıtmak için, modülün termal direncine uygun, genellikle fan destekli (cebri soğutma) büyük alüminyum soğutucular veya bazı durumlarda sıvı soğutma sistemleri kullanılması gerekmektedir.

Megawatt seviyesindeki güç elektroniği sistemlerinizde en üst düzey performans ve güvenilirlik için FF450R12KT4'ü tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
