FNB40560

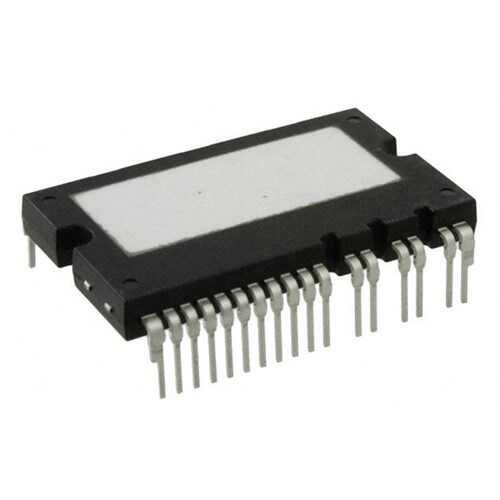

FNB40560, ON Semiconductor'ın Motion SPM® 45 serisine ait, tam entegre bir Akıllı Güç Modülü'dür. 600V gerilim ve 5A akım değerlerine sahip olan bu modül, özellikle düşük güçlü AC motor sürücü uygulamaları için kompakt ve verimli bir çözüm sunar. Dahili sürücüleri ve koruma özellikleriyle, tasarım karmaşıklığını azaltır ve pazara sunma süresini kısaltır.

FNB40560'nin Özellikleri ve Avantajları

• Hepsi Bir Arada Çözüm: 3 fazlı inverter devresi için gerekli olan 6 adet IGBT'yi, yüksek ve düşük taraf sürücü entegrelerini (HVIC & LVIC) tek bir pakette barındırır.
• Optimize Edilmiş Gate Sürücüsü: IGBT'lerin en verimli şekilde sürülmesini sağlar, düşük EMI (Elektromanyetik Parazit) için mükemmel anahtarlama performansı sunar.
• Entegre Koruma Devreleri: Her iki besleme devresi için de Düşük Voltaj Kilitlemesi (UVLO) ve Aşırı Akım Kapatma (OCP) gibi temel koruma fonksiyonlarına sahiptir.
• Bootstrap Devresi: Yüksek taraf sürücüler için dahili bootstrap diyotları, harici komponent ihtiyacını ortadan kaldırır.
• Mükemmel Termal İletkenlik: Al2O3 DBC alt tabanı sayesinde üretilen ısıyı etkin bir şekilde soğutucuya aktarır.

Başlıca Kullanım Alanları

• Klima fan motorları
• Bulaşık makinesi ve çamaşır makinesi pompaları
• Buzdolabı kompresörleri
• Düşük güçlü endüstriyel motor kontrolü
• Otomasyon sistemleri

Sık Sorulan Sorular (SSS)

Motion SPM® ne demektir?
→ Motion SPM®, ON Semiconductor'ın özellikle motor kontrol uygulamaları için optimize edilmiş Akıllı Güç Modülü ailesinin ticari markasıdır. Bu modüller, motor sürücü tasarımlarını basitleştirmek üzere geliştirilmiştir.

Bu modülün kontrol girişleri 3.3V mikrodenetleyici ile uyumlu mudur?
→ Evet, FNB40560'nin girişleri genellikle 3.3V ve 5V CMOS/LSTTL mantık seviyeleri ile uyumludur, bu da modern mikrodenetleyicilerle doğrudan bağlantıyı kolaylaştırır.

FNB40560 ile beyaz eşya ve HVAC uygulamalarınız için güvenilir ve yerden tasarruf sağlayan çözümler geliştirin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
