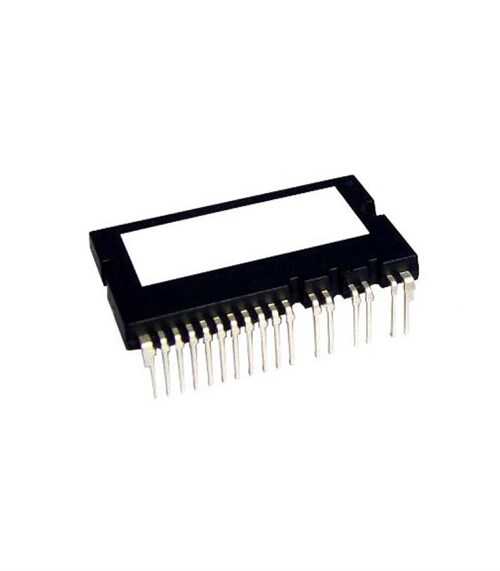

FNE41060 PowerDIP-26 Akıllı Güç Modülü

FNE41060, ON Semiconductor'un Motion SPM 45 serisine ait, 600V gerilim ve 10A akım kapasitesine sahip bir akıllı güç modülüdür (SPM). PowerDIP-26 paketinde sunulan bu entegre çözüm, bir adet üç fazlı IGBT inverter, yüksek voltajlı gate sürücü (HVIC) ve düşük voltajlı gate sürücü (LVIC) devrelerini bir araya getirir. Özellikle ev aletleri ve düşük güçlü endüstriyel motorlar için tasarlanmıştır.

FNE41060'ın Özellikleri ve Avantajları

• Tam Entegre Çözüm: Üç fazlı inverter köprüsü ve optimize edilmiş gate sürücülerini tek bir pakette sunar.
• Ayrı Negatif DC Terminalleri: Her faz için ayrı negatif DC terminalleri sayesinde faz akımlarının ayrı ayrı ve daha hassas bir şekilde ölçülmesine olanak tanır. Bu, gelişmiş motor kontrol algoritmaları için kritiktir.
• Gelişmiş Koruma: Düşük gerilim kilitlemesi (UVLO) ve aşırı akım koruması gibi temel koruma özelliklerine sahiptir.
• PowerDIP-26 Paketi: Kompakt boyutu ve iyi termal performansı ile yerden tasarruf sağlayan tasarımlar için idealdir.
• Dahili Bootstrap Diyotları: Harici bileşen sayısını azaltarak PCB tasarımını basitleştirir.

Başlıca Kullanım Alanları

• Çamaşır makinesi motor sürücüleri
• Klima fan motorları
• Bulaşık makinesi motorları
• Endüstriyel dikiş makineleri
• Düşük güçlü pompa ve fan uygulamaları

Sık Sorulan Sorular (SSS)

'Ayrı Negatif DC Terminalleri' özelliğinin avantajı nedir?
→ Geleneksel SPM modüllerinde genellikle tek bir ortak negatif DC terminali bulunur ve toplam akımı ölçmek için tek bir şönt direnç kullanılır. FNE41060'daki gibi ayrı terminaller, her fazın altına ayrı bir şönt direnç koyarak her fazın akımını bağımsız olarak ölçme imkanı verir. Bu, Vektör Kontrol gibi gelişmiş ve hassas motor kontrol tekniklerinin uygulanmasını kolaylaştırır.

Bu modülün termal yönetimi nasıl sağlanmalıdır?
→ Modülün ürettiği ısıyı etkin bir şekilde dağıtmak için altına bir soğutucu (heatsink) monte edilmesi gereklidir. Modül ile soğutucu arasına ince bir katman termal macun uygulanması, ısı transferini maksimize edecektir.

FNE41060'ın gelişmiş özellikleri ile hassas ve verimli motor kontrol sistemleri tasarlayın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
