FP15R12W2T4

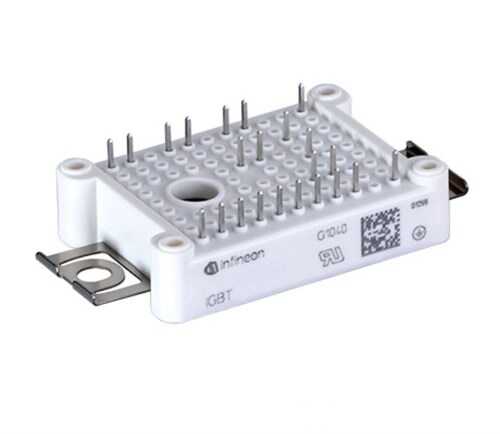

FP15R12W2T4, Infineon'un EasyPIM™ ailesine ait, yüksek verimlilik ve güç yoğunluğu sunan gelişmiş bir IGBT modülüdür. Bu kompakt modül, genellikle 1200V gerilim ve 15A akım kapasitesine sahip olup, içerisinde bir 3 fazlı invertör köprüsü, bir frenleme (chopper) transistörü ve bir NTC sıcaklık sensörü barındırır. Bu entegre yapı, özellikle kompakt motor sürücüleri ve güç dönüştürücüler için idealdir.

FP15R12W2T4'nin Özellikleri ve Avantajları

• Entegre Güç Çözümü: 3 fazlı invertör, frenleme transistörü ve sıcaklık sensörünü tek bir pakette sunarak devre karmaşıklığını ve montaj maliyetlerini azaltır.
• Yüksek Gerilim ve Akım: 1200V / 15A nominal değerleri ile küçük ve orta ölçekli endüstriyel motor kontrol uygulamaları için mükemmel bir seçenektir.
• TrenchSTOP™ IGBT4 Teknolojisi: Düşük anahtarlama ve iletim kayıpları sağlayarak yüksek verimlilik sunar ve soğutma gereksinimlerini azaltır.
• Dahili NTC Sensörü: Modül sıcaklığının hassas bir şekilde izlenmesine olanak tanır, bu da aşırı ısınmaya karşı koruma sistemlerinin kolayca uygulanmasını sağlar.
• EasyPIM™ Kılıf: Optimize edilmiş kılıf tasarımı, düşük termal direnç ve güvenilir elektriksel bağlantılar sunar.

Başlıca Kullanım Alanları

• Kompakt AC Motor Sürücüleri
• Servo Amplifikatörler ve Kontrolörler
• Küçük Ölçekli Endüstriyel Otomasyon Sistemleri
• HVAC (Isıtma, Havalandırma ve Klima) Sistemleri
• Ev Aletleri Motor Kontrolü (Örn: Çamaşır Makinesi, Bulaşık Makinesi)
• Küçük Güçteki Güneş Enerjisi İnvertörleri

Sık Sorulan Sorular (SSS)

Modül içindeki frenleme (chopper) transistörü ne işe yarar?
→ Frenleme transistörü, motor yavaşlarken veya rejeneratif modda çalışırken ortaya çıkan enerjiyi bir frenleme direncine aktararak sistemdeki DC bara voltajının tehlikeli seviyelere yükselmesini engeller. Bu, sistem güvenliği için kritik bir özelliktir.

NTC sensörünü nasıl kullanabilirim?
→ Dahili NTC (Negatif Sıcaklık Katsayılı) termistör, sıcaklık arttıkça direnci düşen bir sensördür. Bu sensörü bir mikrodenetleyicinin ADC (Analog-Dijital Çevirici) girişine bağlayarak modülün sıcaklığını anlık olarak okuyabilir ve sisteminizi aşırı ısınmaya karşı koruyabilirsiniz.

Kompakt ve verimli motor sürücü tasarımlarınız için hepsi bir arada çözüm: FP15R12W2T4 IGBT modülü!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
