FPDB30PH60

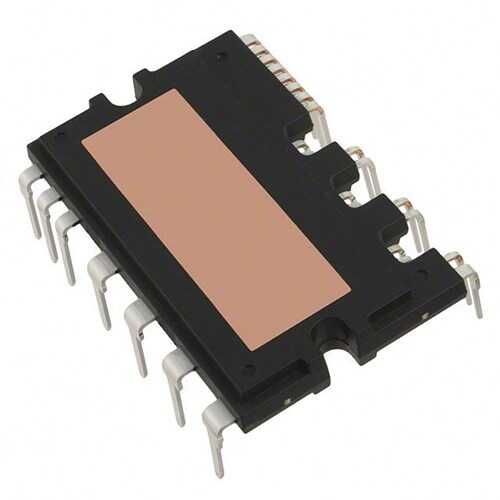

FPDB30PH60, Fairchild (ON Semiconductor) tarafından üretilen, 3 fazlı bir Akıllı Güç Modülü (Smart Power Module - SPM®) ürünüdür. Bu kompakt modül, AC motor sürücüleri gibi düşük güç uygulamaları için tasarlanmış olup, içerisinde IGBT'ler, serbest geçiş diyotları (FWD) ve gate sürücü devreleri barındıran tam entegre bir çözümdür.

FPDB30PH60'nin Özellikleri ve Avantajları

• Tam Entegre Çözüm: 6 adet 600V/30A IGBT, sürücü IC'leri ve koruma devrelerini tek bir pakette birleştirir.
• Dahili Koruma Fonksiyonları: Düşük gerilim kilitleme (UVLO) ve kısa devre koruması gibi özelliklerle sistem güvenliğini artırır.
• Optimize Edilmiş Gate Sürücü: Dahili HVIC (High Voltage IC) sayesinde harici komponent ihtiyacını azaltır ve tasarımı basitleştirir.
• Düşük Termal Direnç: DBC (Direct Bonded Copper) substrat yapısı sayesinde mükemmel ısı dağılımı sağlar.
• Kompakt SPM27 Paketi: PCB üzerinde minimum alan kaplayarak kompakt motor sürücü tasarımlarına olanak tanır.
• Düşük EMI: Optimize edilmiş anahtarlama karakteristikleri sayesinde elektromanyetik gürültüyü azaltır.

Başlıca Kullanım Alanları

• Klima ve Beyaz Eşya Motor Kontrolü (Çamaşır Makinesi, Buzdolabı)
• Endüstriyel ve Ev Tipi Fan Sürücüleri
• Düşük Güçlü Pompa Kontrolörleri
• Küçük Kapasiteli AC Motor Sürücüleri
• Servo ve Step Motor Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: Bu modülün çalışması için harici bir mikrodenetleyici gerekir mi?
→ Cevap: Evet, FPDB30PH60 bir güç katıdır. IGBT'leri doğru sıralama ile sürmek için PWM sinyallerini üretecek bir mikrodenetleyici veya DSP gereklidir.

Soru: Modül üzerindeki bootstrap devresi ne işe yarar?
→ Cevap: Bootstrap devresi, yüksek taraf (high-side) IGBT'leri sürmek için gerekli olan yüzer (floating) gerilimi oluşturur. Bu, harici bir izole güç kaynağı ihtiyacını ortadan kaldırarak maliyeti düşürür.

FPDB30PH60 Akıllı Güç Modülü ile kompakt ve verimli motor sürücüleri tasarlayın!

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. Kesin teknik veriler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
