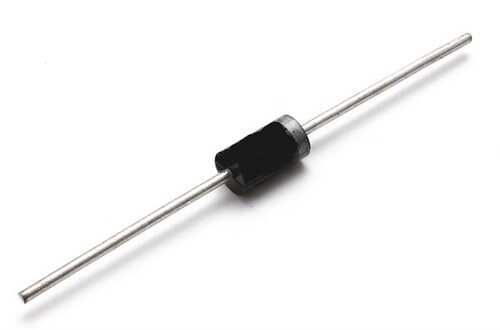

FR157 1.5A 1000V DO-15 Standart Diyot

FR157, yüksek verimlilik ve düşük anahtarlama kayıpları gerektiren uygulamalar için özel olarak tasarlanmış, yüksek performanslı bir Hızlı Toparlanmalı (Fast Recovery) diyottur. 1.5A ileri akım, 1000V ters gerilim dayanımı ve standart DO-15 kılıfı ile bu komponent, özellikle anahtarlamalı güç kaynakları (SMPS) ve yüksek frekanslı invertörler gibi modern güç elektroniği devrelerinin vazgeçilmez bir parçasıdır.

FR157 1.5A 1000V DO-15 Standart Diyot'nin Özellikleri ve Avantajları

• Hızlı Ters Toparlanma Süresi (Trr): Standart diyotlara göre çok daha hızlı olan toparlanma süresi (genellikle 500ns altında), anahtarlama sırasındaki güç kayıplarını önemli ölçüde azaltır.
• Yüksek Verimlilik: Düşük anahtarlama kayıpları, devrenin genel verimliliğini artırır ve diyot üzerindeki ısı oluşumunu azaltır.
• Yüksek Gerilim ve Akım: 1.5A ve 1000V değerleri, birçok şebeke bağlantılı güç devresi için ideal bir kombinasyon sunar.
• Düşük İleri Gerilim Düşümü: Verimliliği artıran ve iletim kayıplarını minimize eden optimize edilmiş düşük ileri gerilim (Vf) değerine sahiptir.
• Güvenilir DO-15 Kılıfı: Bacaklı (through-hole) montaj için pratik olan DO-15 kılıfı, iyi bir termal performans ve mekanik dayanıklılık sunar.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS) çıkış doğrultucuları
• DC-DC dönüştürücüler
• Invertörler ve motor sürücü devreleri
• Serbest dönüş (freewheeling) diyotu olarak yüksek frekanslı uygulamalar
• Snubber devreleri ve güç faktörü düzeltme (PFC) katları

Sık Sorulan Sorular (SSS)

Soru: Hızlı Toparlanmalı (Fast Recovery) diyotun standart diyottan farkı nedir?
→ Cevap: Temel fark, diyotun iletimden kesime geçme hızıdır. Yüksek frekanslarda, standart bir diyot kesime geçerken kısa bir süre ters yönde akım sızdırır, bu da büyük güç kayıplarına ve ısınmaya neden olur. Hızlı toparlanmalı diyotlar, bu geçişi çok daha hızlı yaparak bu kayıpları en aza indirir.

Soru: FR157'yi genel amaçlı bir doğrultucu olan 1N5399 yerine kullanabilir miyim?
→ Cevap: Evet, kullanabilirsiniz. FR157, 1N5399'un yaptığı her şeyi yapabilir ve daha iyi performans gösterir. Ancak, FR157 genellikle biraz daha pahalıdır. Eğer uygulamanız düşük frekanslı (örn: 50/60Hz doğrultma) ise 1N5399 yeterli ve daha ekonomik olacaktır. Ancak devreniz yüksek frekanslı anahtarlama içeriyorsa, FR157 kullanmak zorunludur.

Yüksek frekanslı güç devrelerinizin verimliliğini FR157 Hızlı Toparlanmalı diyot ile en üst seviyeye çıkarın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
