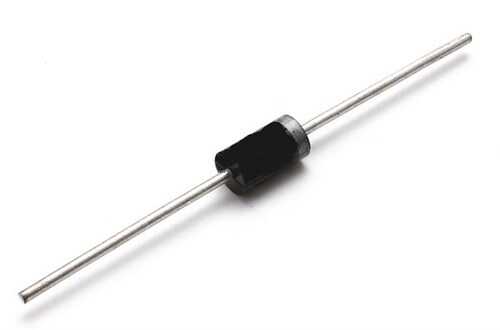

FR207 | 2A 1000V DO-15 Fast Recovery Diyot

FR207, genel amaçlı doğrultucu diyotların hızının yetersiz kaldığı, daha yüksek akım ve hızlı anahtarlama gerektiren uygulamalar için tasarlanmış popüler bir Hızlı Geri Toparlanmalı (Fast Recovery) diyottur. $2A$ ileri akım ve $1000V$ tepe ters gerilim kapasitesi sunan bu diyot, özellikle anahtarlamalı güç kaynakları (SMPS), AC/DC adaptörler ve inverter devrelerinde yaygın olarak kullanılır. Düşük ters toparlanma süresi ($t_{rr}$) sayesinde, yüksek anahtarlama frekanslarında güç kayıplarını azaltır ve genel sistem verimliliğini artırır. Standart DO-15 bacaklı kılıfı, montaj kolaylığı sağlar.

FR207'nin Özellikleri ve Avantajları

• Hızlı Geri Toparlanma ($t_{rr}$): Genellikle 500ns'nin altında olan $t_{rr}$ süresi, yüksek frekanslı anahtarlamalı devrelerde verimli bir çalışma sağlar.
• Artırılmış Akım Kapasitesi: $2A$'lik akım kapasitesi, FR107 gibi 1A'lik diyotların yetersiz kaldığı uygulamalar için idealdir.
• Yüksek Gerilim Dayanımı: $1000V$'luk ters gerilim kapasitesi, şebeke ile çalışan güç kaynaklarında güvenli bir kullanım sunar.
• Düşük Güç Kaybı: Hızlı anahtarlama ve düşük ileri gerilim düşümü ($V_F$) kombinasyonu, çalışma sırasındaki güç kaybını ve ısınmayı en aza indirir.
• Endüstri Standardı Kılıf: Yaygın olarak kullanılan DO-15 kılıfı, çeşitli PCB tasarımlarına ve manuel montaja uygundur.

Başlıca Kullanım Alanları

• AC/DC Adaptörler ve Şarj Cihazları: Çıkış doğrultucu katları.
• Anahtarlamalı Güç Kaynakları (SMPS): Snubber devreleri, bootstrap diyotları ve yardımcı (auxiliary) besleme devreleri.
• Serbest Geçiş (Freewheeling) Diyodu: Orta güçlü motorlar, röleler ve selenoidler gibi endüktif yüklerin anahtarlanması.
• Elektronik Balastlar ve LED Sürücüler: Yüksek frekanslı doğrultma ve güç yönetimi devreleri.

Sık Sorulan Sorular (SSS)

FR207'yi standart bir 2A'lik diyot (örneğin 1N5408) yerine kullanabilir miyim?
→ Evet, kullanabilirsiniz. FR207, standart bir diyotun çalıştığı tüm düşük frekanslı uygulamalarda sorunsuz çalışır. Ek olarak, yüksek frekanslarda çalışma avantajı sunar. Dolayısıyla FR207, standart 2A'lik bir diyot için daha üstün bir alternatiftir. Ancak, eğer devreniz sadece 50/60Hz gibi düşük frekanslarda çalışıyorsa, standart diyotlar daha ekonomik olabilir.

Parça numarasındaki "FR" ne anlama geliyor?
→ "FR" kısaltması, "Fast Recovery" yani "Hızlı Geri Toparlanma" anlamına gelir. Bu, diyotun standart doğrultucu diyotlara göre çok daha hızlı anahtarlama yapabildiğini gösterir.

2A'lik güç ihtiyaçlarınızda yüksek frekans performansı ve verimlilik arıyorsanız, endüstri standardı FR207'nin sunduğu güvenilir çözümü tercih edin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
