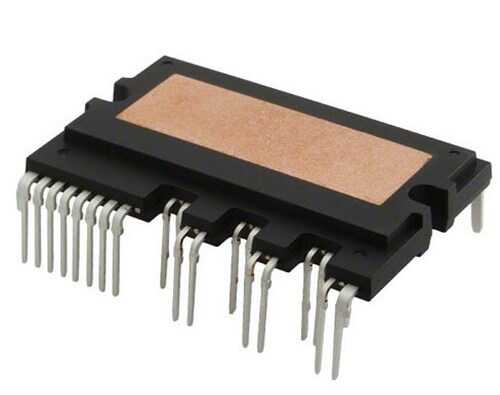

FSAB20PH60 SPMCA−027 Akıllı Güç Modülü (SPM)

FSAB20PH60, özellikle klimalar ve endüstriyel invertörler gibi düşük güçlü motor sürücü uygulamaları için tasarlanmış, yüksek verimli bir Akıllı Güç Modülü'dür (SPM). Bu kompakt modül, 600V/20A kapasiteli FRFET IGBT'ler, optimize edilmiş kapı sürücüleri ve tam koruma devrelerini tek bir SPMCA-027 paketinde birleştirerek tasarım sürecini basitleştirir ve sistem güvenilirliğini artırır.

FSAB20PH60'nin Özellikleri ve Avantajları

• Yüksek Güç Yoğunluğu: 600V - 20A üç fazlı IGBT invertör devresini kompakt bir pakette sunar.
• Entegre Koruma Devreleri: Düşük gerilim kilitleme (UVLO) ve kısa devre koruması gibi kritik koruma fonksiyonlarını içerir.
• Dahili Bootstrap Diyotları: Harici bileşen sayısını azaltarak PCB alanından tasarruf sağlar.
• Optimize Edilmiş Sürücü: Düşük elektromanyetik girişim (EMI) ve anahtarlama kayıpları için özel olarak tasarlanmış HVIC kapı sürücüsü.
• Termal Performans: Alümina (Al2O3) DBC alt tabakası sayesinde mükemmel termal iletkenlik sağlar.
• Kolay Montaj: SPMCA-027 paketi, soğutucuya kolay montaj imkanı tanır.

Başlıca Kullanım Alanları

• İnvertörlü klima sistemleri
• Kompakt endüstriyel motor sürücüleri (1.5kW'a kadar)
• Çamaşır ve bulaşık makineleri gibi ev aletleri motor kontrolü
• Servo sürücüler ve robotik uygulamalar
• Endüstriyel fan ve pompa kontrol sistemleri

Sık Sorulan Sorular (SSS)

Bu modülün çalışması için harici bir mikrodenetleyici gerekli midir?
→ Evet, FSAB20PH60 bir güç katıdır. PWM (Darbe Genişlik Modülasyonu) sinyallerini üretmek ve motor kontrol algoritmasını çalıştırmak için bir mikrodenetleyici veya DSP gereklidir.

Kısa devre koruması (short-circuit protection) nasıl çalışır?
→ Modül, dahili şönt dirençleri üzerinden akımı sürekli olarak izler. Anormal bir akım artışı tespit edildiğinde, kapı sürücüsü IGBT'leri güvenli bir şekilde kapatır ve sisteme bir hata sinyali (VFO) gönderir.

Motor sürücü tasarımlarınızda kompaktlık, verimlilik ve güvenilirliği bir arada sunan FSAB20PH60 SPM modülü ile projelerinize güç katın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
