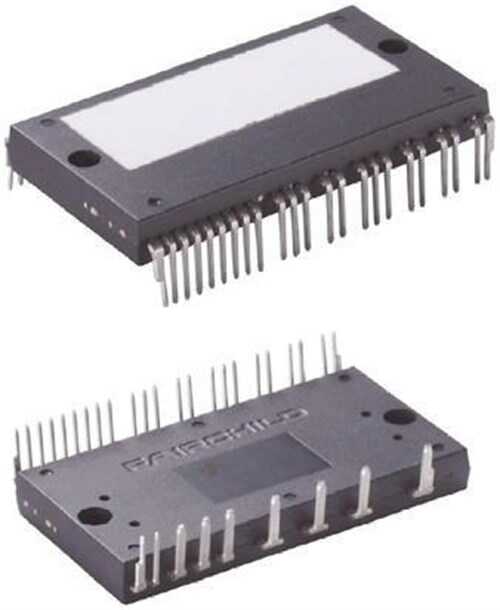

FSAM15SH60A

FSAM15SH60A, ON Semiconductor tarafından üretilen, kompakt ve yüksek verimli motor kontrolü için tasarlanmış bir Akıllı Güç Modülü (SPM)'dür. Bu modül, 3 fazlı bir inverter devresinin tüm temel bileşenlerini tek bir entegre pakette toplayarak karmaşıklığı azaltır ve güvenilirliği artırır.

FSAM15SH60A'nın Özellikleri ve Avantajları

• Güç Değerleri: 600V gerilim ve 15A akım kapasitesi ile düşük ve orta güçteki motor uygulamalarına hitap eder.
• Entegre Yapı: İçerisinde 6 adet FRFET (Fast Recovery Field Effect Transistor) teknolojisine sahip IGBT, gate sürücüler ve bootstrap diyotları bulunur.
• Dahili Koruma: Düşük gerilim kilitleme (UVLO) ve aşırı akım koruması için dahili devreler içerir.
• Termal İzleme: Entegre NTC termistör sayesinde modül sıcaklığı kolayca izlenebilir, bu da sistemin termal yönetimini kolaylaştırır.
• SPM27 Paketi: Optimize edilmiş pin yapısı ve düşük termal dirence sahip bu paket, verimli ısı transferi ve kolay PCB tasarımı sağlar.

Başlıca Kullanım Alanları

• Klima Sistemleri
• Kompakt Motor Sürücüleri
• Endüstriyel Fan ve Pompalar
• Çamaşır Makineleri
• Genel Amaçlı 3 Fazlı İnvertörler

Sık Sorulan Sorular (SSS)

FRFET teknolojisinin avantajı nedir?
→ FRFET (Fast Recovery Field Effect Transistor) teknolojisi, IGBT ile birlikte çalışan serbest geçiş diyotunun (freewheeling diode) daha hızlı toparlanma süresine sahip olmasını sağlar. Bu, anahtarlama kayıplarını ve gürültüyü azaltır.

Bu modül PWM sinyalleri ile doğrudan sürülebilir mi?
→ Evet, modülün mantık girişleri, bir mikrodenetleyici tarafından üretilen PWM sinyallerini doğrudan kabul edecek şekilde tasarlanmıştır.

Tasarım sürecini hızlandırmak ve güvenilir motor sürücüleri oluşturmak için FSAM15SH60A'nın entegre gücünden yararlanın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
