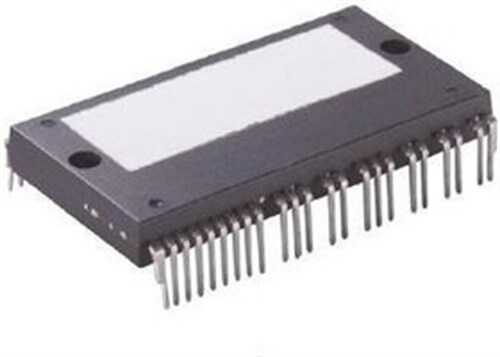

FSAM20SM60A

FSAM20SM60A, ON Semiconductor'un Motion SPM® serisine ait, kompakt ve verimli bir akıllı güç modülüdür. Bu modül, tek fazlı AC girişli ve üç fazlı AC çıkışlı motor sürücü uygulamaları için özel olarak tasarlanmıştır. İçerisinde tam köprü doğrultucu, frenleme (brake) devresi için IGBT ve diyot, ve üç fazlı inverter köprüsü bulunur. Bu 'hepsi bir arada' çözüm, özellikle küçük ev aletleri ve düşük güçlü endüstriyel uygulamalarda tasarım karmaşıklığını ve montaj süresini önemli ölçüde azaltır.

FSAM20SM60A'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon: Giriş doğrultucu, frenleme devresi ve 3 fazlı inverter'i tek bir SPM-26 paketinde birleştirir.
• Optimize Edilmiş Performans: 600V/20A kapasiteli IGBT'ler düşük kayıplar ve yüksek anahtarlama performansı için optimize edilmiştir.
• Dahili Koruma: Düşük gerilim kilitleme (UVLO) ve aşırı sıcaklık koruması için dahili NTC termistör gibi temel koruma özelliklerini içerir.
• Kolay Sürüş: Dahili HVIC ve LVIC gate sürücüleri sayesinde, 3.3V/5V mantık seviyesine sahip bir mikrodenetleyiciden doğrudan kontrol edilebilir.
• Entegre Frenleme Devresi: Motorun rejeneratif frenlemesi sırasında oluşan enerjiyi harici bir fren direncinde sönümlemek için gerekli IGBT ve diyotu içerir.

Başlıca Kullanım Alanları

• Çamaşır makinesi motor sürücüleri
• Inverter tipi klimalar
• Küçük endüstriyel pompalar ve fanlar
• Konveyör bant sistemleri
• Genel amaçlı kompakt motor sürücüleri

Sık Sorulan Sorular (SSS)

Soru: Frenleme (brake) devresi ne işe yarar?
→ Motor yavaşlarken veya durdurulurken bir jeneratör gibi davranarak DC bara hattına enerji geri basar. Bu durum DC bara voltajının tehlikeli seviyelere yükselmesine neden olabilir. Frenleme devresi, bu fazla enerjiyi harici bir dirence yönlendirerek ısıya dönüştürür ve sistemin güvenliğini sağlar.

Soru: Bu modül için soğutma gerekli midir?
→ Evet, modülün nominal gücünde çalışabilmesi için mutlaka uygun bir soğutucuya (heatsink) monte edilmesi gerekir. Modülün ürettiği ısıyı etkili bir şekilde dağıtmak, performans ve güvenilirlik için kritik öneme sahiptir.

FSAM20SM60A'nın yüksek entegrasyonu ile motor sürücü tasarımlarınızı hızlandırın ve basitleştirin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler, pin bağlantıları ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
