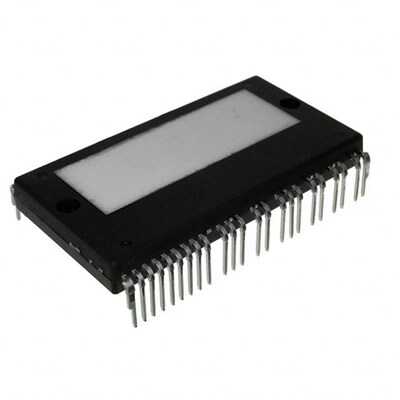

FSAM30SH60A IGBT MODÜL

FSAM30SH60A, ON Semiconductor (Fairchild) tarafından geliştirilen, SPM® (Smart Power Module) ailesine ait gelişmiş bir IGBT modülüdür. Bu modül, değişken hızlı motor sürücü (VFD) uygulamaları için optimize edilmiştir. İçerisinde bulunan optimize edilmiş sürücü IC'si sayesinde düşük EMI ve minimum anahtarlama kayıpları sunarak, yüksek verimli ve kompakt tasarımlara olanak tanır.

FSAM30SH60A IGBT MODÜL'ün Özellikleri ve Avantajları

• 600V / 30A değerlerine sahip 3 fazlı IGBT inverter köprüsü.
• Gelişmiş koruma özellikleri: Düşük gerilim kilitleme (UVLO), kısa devre koruması (SCP) ve dahili sıcaklık sensörü (NTC).
• Optimize edilmiş kapı sürme devresi sayesinde düşük gürültü (EMI) ve yumuşak anahtarlama.
• Dahili bootstrap diyotları ve termistör sayesinde harici komponent sayısını azaltır.
• Düşük termal dirence sahip SPM27 paketi ile verimli ısı dağılımı.

Başlıca Kullanım Alanları

• Ev tipi ve ticari klimaların inverter devreleri.
• Yüksek performanslı çamaşır makinesi motor sürücüleri.
• Endüstriyel dikiş makineleri.
• Kompakt fan ve pompa kontrol üniteleri.
• Genel amaçlı 1-2 kW aralığındaki AC motor sürücüleri.

Sık Sorulan Sorular (SSS)

Modül içindeki NTC termistör ne için kullanılır?
→ Modül içerisine entegre edilmiş NTC termistör, IGBT'lerin bulunduğu taban plakasının sıcaklığını izlemek için kullanılır. Bu sensörden alınan bilgi, kontrol kartı tarafından okunarak modülün aşırı ısınmasını önlemek için bir koruma mekanizması (örneğin, PWM frekansını düşürme veya sistemi kapatma) olarak kullanılabilir.

SPM® modüllerinin diğer IPM'lerden farkı nedir?
→ SPM® (Smart Power Module), ON Semiconductor'ın tescilli markasıdır ve genellikle kompaktlık, düşük EMI performansı ve ev aletleri gibi maliyet-hassas uygulamalar için optimize edilmiş özellikler sunar. Temelde Akıllı Güç Modülü (IPM) konseptinin bir alt dalıdır.

FSAM30SH60A SPM® modülü ile motor sürücü tasarımlarınızda verimliliği ve performansı bir araya getirin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Projenizin kesin gereksinimleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
