FSBB15CH60BT SPMCA-027

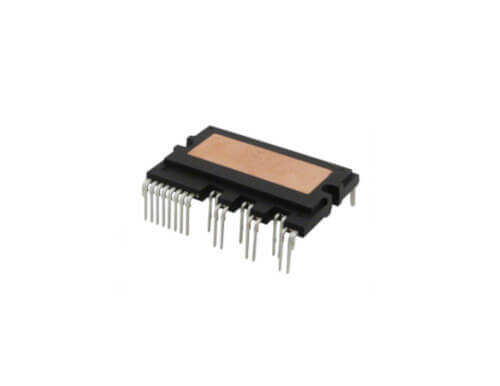

FSBB15CH60BT, ON Semiconductor'un Motion SPM® 3 serisine ait, gelişmiş bir akıllı güç modülüdür. Bu modül, kompakt ve yüksek performanslı AC motor sürücü uygulamaları için tasarlanmıştır. İçerisinde 600V/15A kapasiteli 3 fazlı bir IGBT inverter köprüsü, optimize edilmiş gate sürücüler ve tam koruma devreleri bulunur. SPMCA-027, bu modülün küçük ve termal olarak verimli paket tipini ifade eder, bu da onu yerden tasarrufun kritik olduğu tasarımlar için ideal kılar.

FSBB15CH60BT SPMCA-027'nin Özellikleri ve Avantajları

• Gelişmiş IGBT Teknolojisi: Düşük VCE(sat) ve minimize edilmiş anahtarlama kayıpları için optimize edilmiş Field Stop IGBT'ler kullanır.
• Üstün Termal Performans: Alüminyum Oksit (Al2O3) DCB (Direct Copper Bond) substrat, modülden soğutucuya mükemmel ısı transferi sağlar.
• Kapsamlı Koruma: Her faz için ayrı kısa devre koruması, düşük gerilim kilitleme (UVLO) ve NTC termistör ile aşırı sıcaklık koruması içerir.
• Entegre Bootstrap Diyotları: High-side sürücüler için gerekli olan bootstrap diyotları dahili olarak bulunur, bu da harici komponent ihtiyacını azaltır.
• Gelişmiş Sürücü (HVIC): Dahili sürücü entegresi, gürültüye karşı yüksek bağışıklık ve kararlı bir çalışma performansı sunar.

Başlıca Kullanım Alanları

• Yüksek verimli inverter çamaşır makineleri
• Inverter klima sistemleri
• Endüstriyel servo sürücüler
• Robotik ve otomasyon uygulamaları
• Fan ve pompa kontrol sistemleri

Sık Sorulan Sorular (SSS)

Soru: FSBB15CH60BT'nin sonundaki 'T' harfi ne anlama geliyor?
→ ON Semiconductor SPM modüllerinde, parça numarasının sonundaki harfler genellikle paketleme ve dağıtım formatını belirtir. 'T' genellikle 'Tube' (tüp) ambalajını ifade ederken, 'R' 'Tape & Reel' (makara) ambalajını gösterebilir. Bu, üretim hattındaki otomatik montaj süreçleri için önemlidir.

Soru: Bu modülün 'ayrı kısa devre koruması' özelliği ne gibi bir avantaj sağlar?
→ Her bir faz için ayrı ayrı kısa devre tespiti ve koruması, daha hassas ve hızlı bir koruma mekanizması sunar. Bir fazda sorun olduğunda sadece o fazın sürücüsü kapatılabilir veya sistem daha kontrollü bir şekilde durdurulabilir. Bu, modülün ve motorun hasar görme riskini azaltır.

FSBB15CH60BT ile en zorlu kompakt motor sürücü uygulamalarında bile güvenilirliği ve performansı garantileyin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler, pin bağlantıları ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
