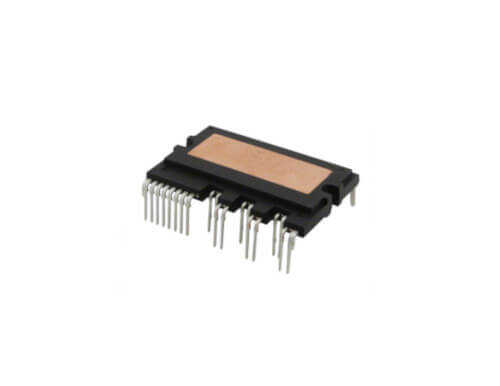

FSBB15CH60C SPMCC-027 Akıllı Güç Modülü (SPM)

FSBB15CH60C, ON Semiconductor tarafından üretilen Motion SPM® 3 serisine ait, 600V/15A kapasiteli gelişmiş bir akıllı güç modülüdür. Bu modül, yüksek verimli IGBT'ler, optimize edilmiş kapı sürücüleri (HVIC, LVIC) ve kapsamlı koruma devrelerini kompakt SPMCC-027 paketinde bir araya getirir. Özellikle ev aletleri ve düşük güçlü AC motor sürücü uygulamalarında yüksek performans ve güvenilirlik sağlamak için tasarlanmıştır.

FSBB15CH60C'nin Özellikleri ve Avantajları

• Gelişmiş Performans: Düşük anahtarlama kayıpları ve düşük doyma gerilimi için optimize edilmiş IGBT'ler.
• Entegre Kapı Sürücüleri: Her IGBT için ayrı HVIC ve LVIC sürücüler, güvenilir ve verimli anahtarlama sağlar.
• Kapsamlı Koruma: Düşük gerilim kilitleme (UVLO), kısa devre koruması (SCP) ve aşırı sıcaklık izlemesi için dahili NTC termistör.
• Dahili Bootstrap Diyotları: Harici bileşen sayısını azaltır ve PCB tasarımını basitleştirir.
• Çoklu Hata Çıkışları: Ayrı kısa devre (VFO) ve düşük gerilim (UVO) hata sinyal çıkışları.
• Mükemmel Termal İletkenlik: DBC alt tabakası sayesinde verimli ısı transferi ve daha iyi termal yönetim.

Başlıca Kullanım Alanları

• İnvertörlü çamaşır ve bulaşık makineleri
• Klima iç ve dış ünite fan motorları
• Buzdolabı kompresör sürücüleri
• Dikiş makineleri ve diğer küçük ev aletleri
• Düşük güçlü endüstriyel otomasyon uygulamaları (1.1kW'a kadar)

Sık Sorulan Sorular (SSS)

Motion SPM® 3 serisinin diğer SPM serilerinden farkı nedir?
→ Motion SPM® 3 serisi, özellikle gelişmiş koruma özellikleri, daha düşük kayıplar ve daha iyi termal performans sunmak üzere tasarlanmıştır. Ayrı hata çıkışları gibi özellikler, sistem düzeyinde daha hassas hata yönetimine olanak tanır.

Bu modüldeki NTC termistörün değeri nedir ve nasıl kullanılır?
→ Genellikle bu modüllerdeki NTC'nin 25°C'deki direnç değeri (R25) datasheet'te belirtilir (örneğin 47kΩ). Bu termistör, bir voltaj bölücü devresi içinde kullanılarak mikrodenetleyici tarafından sıcaklık değeri okunabilir ve aşırı ısınma durumunda sistem durdurulabilir.

FSBB15CH60C ile ev aletleri ve düşük güçlü motor kontrol tasarımlarınızda verimliliği ve dayanıklılığı bir üst seviyeye taşıyın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
