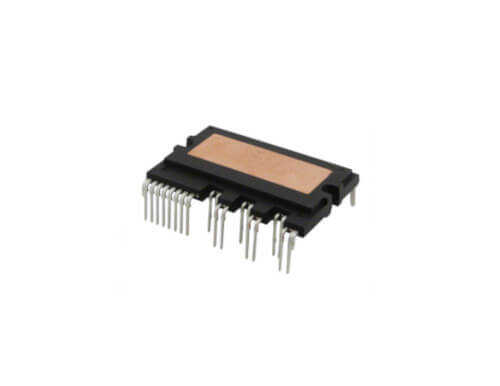

FSBB30CH60F SPMEA-027

FSBB30CH60F, ON Semiconductor (Fairchild) tarafından geliştirilen, 600V/30A kapasiteli, gelişmiş bir Smart Power Module (SPM)'dür. SPMEA-027 paketinde sunulan bu modül, özellikle yüksek verimlilik ve kompakt tasarım gerektiren 3 fazlı AC motor sürücü uygulamaları için optimize edilmiştir. İçerisinde düşük kayıplı IGBT'ler, optimize edilmiş gate sürücüleri, bootstrap devreleri ve çok yönlü koruma fonksiyonları barındırarak, modern motor kontrol sistemleri için eksiksiz bir çözüm sunar.

FSBB30CH60F'nin Özellikleri ve Avantajları

• Gelişmiş Performans: Kısa devre dayanımı yüksek, en yeni nesil Field Stop IGBT teknolojisi ile donatılmıştır.
• Düşük EMI: Optimize edilmiş sürücü devresi sayesinde elektromanyetik gürültü (EMI) seviyeleri düşüktür.
• Akım Algılama Esnekliği: Her bir faz için ayrı negatif DC terminali (açık emiter), harici şönt dirençler aracılığıyla hassas akım algılamayı kolaylaştırır.
• Entegre Bootstrap Devresi: Dahili bootstrap diyotları ve dirençleri, harici bileşen sayısını azaltır ve PCB tasarımını basitleştirir.
• Kapsamlı Koruma: Düşük Voltaj Kilitlemesi (UVLO) ve Aşırı Akım Koruması (OCP) özellikleri ile sistemi güvende tutar. Dahili NTC termistör ile sıcaklık izleme imkanı sunar.

Başlıca Kullanım Alanları

• Yüksek Verimli Klimalar ve Isı Pompaları (HVAC)
• Endüstriyel Motor Kontrol Sürücüleri
• Servo Sürücüler
• Çamaşır ve Bulaşık Makineleri
• Hareket Kontrolü (Motion Control) Uygulamaları

Sık Sorulan Sorular (SSS)

Açık emiter (open-emitter) pinlerinin avantajı nedir?
→ Alt koldaki her bir IGBT'nin emiterinin ayrı bir pin olarak dışarı çıkarılması, her bir faz akımının ayrı ayrı ve hassas bir şekilde ölçülmesine olanak tanır. Her bir pin ile negatif DC bara arasına düşük değerli bir şönt direnç konularak, bu direnç üzerindeki gerilim düşümü ölçülür. Bu yöntem, gelişmiş motor kontrol algoritmaları (FOC - Field-Oriented Control gibi) için kritik olan faz akımı bilgisini sağlar.

Bu modül ile PFC (Güç Faktörü Düzeltme) devresi kontrol edebilir miyim?
→ Hayır, bu modül 3 fazlı bir inverter köprüsü olarak tasarlanmıştır ve doğrudan motor sürmek için kullanılır. PFC devreleri genellikle tek bir anahtar (IGBT veya MOSFET) ve bir diyot içeren 'boost' veya benzeri bir topoloji kullanır. Bu modül bu amaç için uygun değildir.

FSBB30CH60F'nin gelişmiş özellikleri ile tasarımlarınıza esneklik ve yüksek verimlilik katın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
