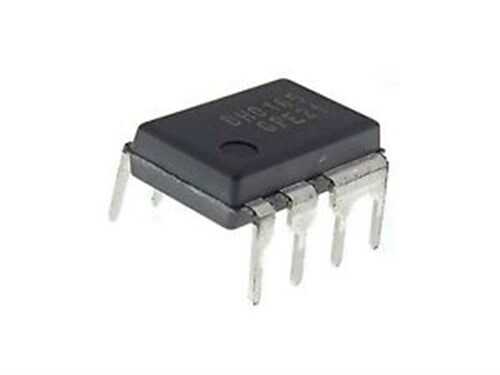

FSDH0165 - DH0165 Güç Anahtarlama Entegresi DIPH-8

FSDH0165 (veya DH0165), Fairchild Power Switch (FPS) serisinin bir üyesi olup, yüksek verimli anahtarlamalı güç kaynakları (SMPS) için tasarlanmış bir güç entegresidir. Bu kompakt DIPH-8 kılıfı, bir PWM kontrolcüsünü ve 650V'luk dayanıklı bir SenseFET'i bir araya getirir. Özellikle daha az harici bileşenle kompakt ve güvenilir güç kaynağı tasarımları yapmak isteyenler için mükemmel bir seçimdir.

FSDH0165'nin Özellikleri ve Avantajları

• Entegre PWM Kontrolcü ve SenseFET: Devre karmaşıklığını ve PCB üzerinde kapladığı alanı azaltır.
• Yüksek Gerilim Dayanımı (650V): Şebeke dalgalanmalarına karşı devreyi daha dayanıklı hale getirir.
• Düşük Bekleme Gücü: Düşük yük koşullarında 'burst mode' çalışması sayesinde enerji verimliliği sağlar.
• Dahili Koruma Devreleri: Aşırı akım, aşırı gerilim ve termal kapatma gibi temel koruma fonksiyonlarını içerir.
• DIPH-8 Kılıf: Standart DIP kılıfına göre daha iyi ısı dağılımı sağlayan bir yapıya sahiptir.

Başlıca Kullanım Alanları

• DVD Oynatıcı ve Set-Top Box (Uydu Alıcısı) Güç Kaynakları
• Küçük Ev Aletleri için Adaptörler
• PC ve TV'ler için Yardımcı Güç Kaynakları (Standby Power)
• Endüstriyel Kontrol Cihazları
• Kompakt Şarj Cihazları

Sık Sorulan Sorular (SSS)

Soru: DIPH-8 kılıfının normal DIP-8'den farkı nedir?
→ DIPH-8 (Heat Sink DIP) kılıfı, standart DIP-8 kılıfına benzer ancak genellikle ortasında veya altında ısıyı dağıtmak için tasarlanmış metal bir yüzey veya daha geniş pinler içerir. Bu, entegrenin soğutucu olmadan veya küçük bir soğutucu ile daha iyi termal performans göstermesini sağlar.

Soru: DH0165 kodu FSDH0165 ile aynı mıdır?
→ Evet, genellikle piyasada DH0165 olarak kısaltılarak kullanılır. 'FS' öneki üretici olan Fairchild Semiconductor'ı belirtir ve aynı entegreyi ifade eder.

Kompakt, verimli ve güvenilir bir güç kaynağı çözümü için FSDH0165, ideal bir entegre seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
