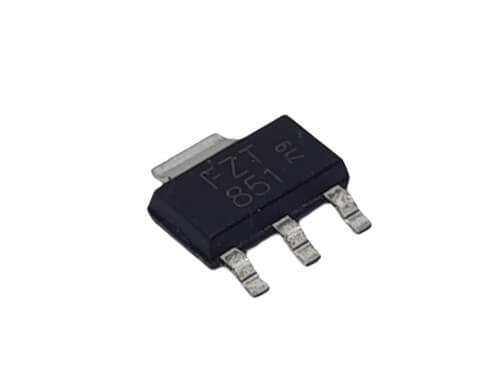

FZT851TA - FZT851 SOT-223

FZT851TA, bilinen adıyla FZT851, orta güç uygulamaları için tasarlanmış, yüksek performanslı bir NPN Bipolar Junction Transistör (BJT)'dir. Standart TO-92 kılıfından daha yüksek güç kapasitesi sunan, ancak TO-220'den daha kompakt olan SOT-223 yüzey montaj kılıfına sahiptir. Bu kılıf yapısı, PCB üzerinde etkin bir ısı dağılımı sağlayarak daha yüksek akımlara olanak tanır.

FZT851TA'nın Özellikleri ve Avantajları

• Transistör Tipi: NPN Medium Power BJT.
• Kılıf Tipi: SOT-223, yüzey montajlı (SMD) devreler için mükemmel bir termal performans sunar.
• Yüksek Akım Kapasitesi: 6A'e kadar sürekli kollektör akımı (Ic) desteği.
• Düşük Satürasyon Voltajı (VCE(sat)): Düşük VCE(sat) değeri, transistör iletimdeyken oluşan güç kaybını azaltır ve verimliliği artırır.
• Gerilim Dayanımı: 60V Kollektör-Emitör (Vceo) gerilimine sahiptir.
• Kompakt ve Güçlü: Küçük boyutuna rağmen etkileyici bir güç yönetimi kapasitesi sunar.

Başlıca Kullanım Alanları

• DC-DC Dönüştürücüler ve Güç Yönetimi
• Motor Sürücü Devreleri (Step, DC, Fırçasız Motorlar)
• Akü Şarj Devreleri
• Güçlü LED Aydınlatma Sürücüleri
• Solenoid ve Röle Sürücüleri
• Otomotiv Elektroniği

Sık Sorulan Sorular (SSS)

Soru: SOT-223 kılıfının avantajı nedir?
→ SOT-223 kılıfı, dört pine sahiptir. Bunlardan biri (genellikle en büyük olanı) kollektör pinidir ve PCB'ye lehimlendiğinde bir soğutucu görevi görür. Bu sayede, SOT-23 gibi daha küçük kılıflara göre çok daha fazla gücü ısı olarak dağıtabilir. Bu da onu orta güç uygulamaları için ideal kılar.

Soru: Bu transistörün PNP komplementeri var mı?
→ Evet, FZT851'in PNP komplementeri FZT951'dir. Birlikte, orta güçte çalışan push-pull ve H-köprü motor sürücü devreleri oluşturmak için kullanılabilirler.

Kompakt tasarımlarınızda daha yüksek güç kontrolü için FZT851TA ideal bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
