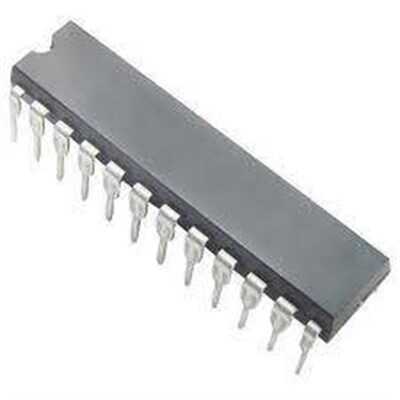

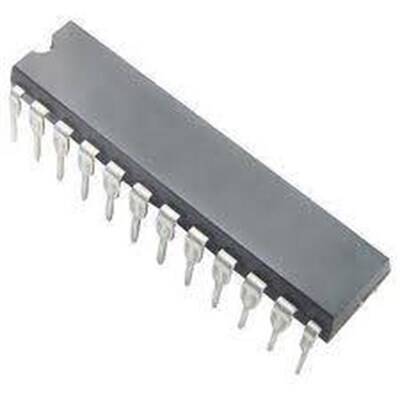

GAL20V8B-25LP PDIP-24 Bellek Komponenti

GAL20V8B-25LP, bir bellek komponentinden ziyade, yüksek performanslı bir Programlanabilir Mantık Aygıtı'dır (PLD - Programmable Logic Device). Lattice Semiconductor tarafından geliştirilen bu Generic Array Logic (GAL) entegresi, PDIP-24 kılıfı içinde, tasarımcının kendi özel dijital mantık devrelerini oluşturmasına olanak tanır. EEPROM tabanlı teknolojisi sayesinde defalarca silinip yeniden programlanabilir.

GAL20V8B-25LP'nin Özellikleri ve Avantajları

• Yüksek Esneklik: Birden fazla standart mantık kapısı (AND, OR, NOT vb.) entegresinin yerini tek başına alabilir. Karmaşık kombinasyonel ve basit sıralı mantık devreleri oluşturmak için programlanabilir.
• Elektriksel Olarak Silinebilirlik: E²CMOS teknolojisi, entegrenin UV ışığına ihtiyaç duymadan hızlı bir şekilde silinip yeniden programlanabilmesini sağlar, bu da geliştirme sürecini hızlandırır.
• Yüksek Hız: '-25' soneki, 25 nanosaniye gibi düşük bir yayılma gecikmesi (propagation delay) süresi sunduğunu belirtir, bu da onu zamanlama açısından kritik devreler için uygun hale getirir.
• Düşük Güç Tüketimi: 'L' (Low Power) versiyonu, standart versiyonlara göre daha az güç tüketir, bu da güç bütçesi kısıtlı tasarımlarda avantaj sağlar.
• Çok Yönlü Çıkış Yapısı: Her bir çıkış pini (Output Logic Macrocell - OLMC), aktif-düşük, aktif-yüksek veya register'lı (kaydedicili) çıkış olarak ayrı ayrı programlanabilir.

Başlıca Kullanım Alanları

• Adres çözücü (address decoding) devreleri
• Durum makinesi (state machine) uygulamaları
• Eski veya bulunması zor mantık entegrelerinin değiştirilmesi (retro-computing)
• Özel veri yolu arabirimleri ve protokol dönüştürücüler
• Tutkal mantık (glue logic) devrelerinin tek bir çipte birleştirilmesi

Sık Sorulan Sorular (SSS)

GAL20V8B'yi nasıl programlarım?
→ Bu tür PLD'ler, JEDEC formatında bir programlama dosyası üreten özel bir yazılım (örn: WinCUPL, ABEL) ve bu dosyayı entegreye yükleyebilen bir evrensel aygıt programlayıcı (universal device programmer) gerektirir.

GAL20V8B ile GAL16V8 arasındaki temel fark nedir?
→ Ana fark pin sayısı ve giriş/çıkış kapasitesidir. GAL20V8 (24-pin) daha fazla giriş pinine sahipken, GAL16V8 (20-pin) daha az pine sahiptir. 'V' harfi her ikisinin de çok yönlü (versatile) çıkışlara sahip olduğunu gösterir.

Özel dijital mantık tasarımlarınızı GAL20V8B-25LP'nin esnekliği ve hızıyla hayata geçirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projenizin doğruluğu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
