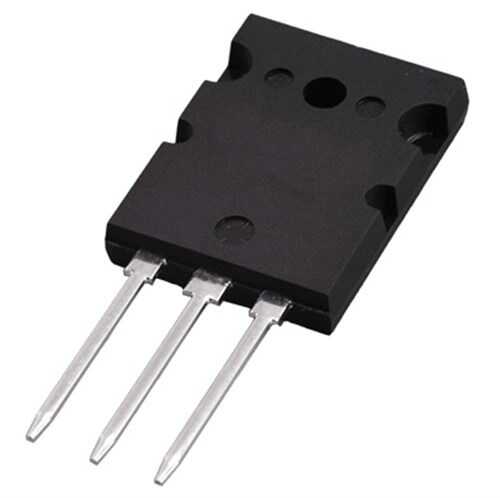

GT60M104 TO-264 IGBT - Transistör

Toshiba tarafından üretilen GT60M104, özellikle mikrodalga fırınlar ve diğer rezonans invertör uygulamaları için tasarlanmış yüksek güçlü bir N-Kanal IGBT'dir. Bu komponent, yüksek akım ve yüksek gerilim kapasitesini, çok düşük doyma gerilimi (VCE(sat)) ile birleştirerek olağanüstü bir verimlilik sunar. Çok yüksek güç seviyeleri için tasarlanmış olan TO-264 kılıfı, TO-247'den bile daha iyi bir termal dağılım performansı sergiler.

GT60M104'nin Özellikleri ve Avantajları

• Çok Düşük Doyma Gerilimi: Sınıfının en düşük VCE(sat) değerlerinden birine sahiptir, bu da iletim kayıplarını ve ısınmayı önemli ölçüde azaltır.
• Yüksek Akım Kapasitesi: 60A'lık yüksek sürekli kolektör akımı ile en zorlu güç uygulamalarının üstesinden gelir.
• TO-264 Güç Kılıfı: TO-247'den daha büyük olan bu kılıf, en yüksek güç seviyelerinde bile ısıyı etkin bir şekilde dağıtmak için tasarlanmıştır.
• Dahili Diyot: Kolektör ve emiter arasında entegre bir diyot içerir.
• Rezonans Uygulamaları İçin Optimize Edilmiştir: Özellikle mikrodalga fırın invertörleri gibi rezonans devrelerinde maksimum verimlilik için tasarlanmıştır.

Başlıca Kullanım Alanları

• Mikrodalga Fırın İnvertörleri
• Endüksiyonla Isıtma (IH) Cihazları
• Yüksek Güçlü Rezonans Anahtarlamalı Güç Kaynakları
• Endüstriyel Kaynak Makineleri

Sık Sorulan Sorular (SSS)

TO-264 kılıfının TO-247'ye göre avantajı nedir?
→ TO-264, TO-247'den fiziksel olarak daha büyüktür. Daha geniş montaj yüzeyi ve iç yapısı sayesinde, daha yüksek güç seviyelerinde oluşan ısıyı daha verimli bir şekilde soğutucuya aktarabilir. Bu nedenle en yüksek güç gerektiren tasarımlarda tercih edilir.

Bu IGBT'yi neden özellikle mikrodalga fırınlarda kullanmalıyım?
→ GT60M104, mikrodalga fırınların güç katında bulunan rezonans invertör devresinin gereksinimleri için özel olarak optimize edilmiştir. Çok düşük VCE(sat) değeri, bu tür uygulamalarda verimliliği en üst düzeye çıkarır ve IGBT'nin daha serin çalışmasını sağlar.

Mikrodalga fırın tamiri veya yüksek güçlü rezonans devre tasarımlarınız için Toshiba GT60M104'ün rakipsiz verimliliğini keşfedin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
