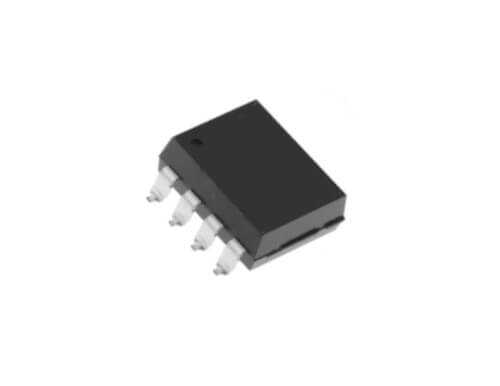

HCNW3120-500E - HCNW3120 SOP-8-2.54mm

HCNW3120-500E, yüksek güçlü IGBT ve Güç MOSFET'lerini sürmek için tasarlanmış, 2.5A tepe çıkış akımına sahip, yüksek performanslı bir gate driver optokuplörüdür. Bu modelin en belirgin özelliği, geniş gövdeli (wide body) SOP-8 kılıfıdır. Bu özel kılıf yapısı, giriş ve çıkış pinleri arasında daha fazla yalıtım mesafesi (creepage/clearance) sunarak, özellikle yüksek voltajlı ve zorlu endüstriyel ortamlarda daha yüksek güvenlik ve güvenilirlik sağlar.

HCNW3120-500E'nin Özellikleri ve Avantajları

• Geniş Gövdeli Kılıf: Artırılmış yalıtım mesafesi sayesinde yüksek voltaj uygulamalarında üstün güvenlik sunar.
• Güçlü Çıkış Sürücüsü: 2.5A tepe çıkış akımı, büyük IGBT modüllerini bile verimli bir şekilde anahtarlar.
• Yüksek Hız: Düşük yayılma gecikmesi, sistem verimliliğini artıran yüksek frekanslı çalışmaya imkan tanır.
• Entegre Koruma: VCC için Düşük Voltaj Kilitleme (UVLO) ve histerezis, güç elemanını kararsız çalışmaya karşı korur.
• Mükemmel Gürültü Bağışıklığı (CMTI): Yüksek dv/dt değerlerine sahip gürültülü motor sürücü ortamlarında bile hatasız çalışır.

Başlıca Kullanım Alanları

• Yüksek Voltajlı Motor Sürücüleri: Endüstriyel AC motorlar, servo sürücüler ve fırçasız DC motor sürücüleri.
• Yenilenebilir Enerji Sistemleri: Solar invertörler ve rüzgar türbini dönüştürücüleri.
• Kesintisiz Güç Kaynakları (UPS): Yüksek güçlü ve güvenilir UPS tasarımları.
• Endüstriyel Kaynak Makineleri ve Isıtma Sistemleri.

Sık Sorulan Sorular (SSS)

Soru: HCNW3120 ile standart HCPL-3120 (DIP-8) arasındaki temel fark nedir?
→ Her ikisi de elektriksel olarak çok benzerdir ve aynı 2.5A gate driver çekirdeğini kullanır. Temel fark kılıf yapısıdır. HCNW3120, geniş gövdeli yüzey montaj (SOP-8) kılıfı ile daha yüksek yalıtım ve sızıntı mesafesi sunar. Bu, daha yüksek güvenlik standartları gerektiren veya daha yüksek çalışma gerilimlerine sahip uygulamalar için onu daha uygun hale getirir.

Soru: Bu entegrenin pin aralığı standart SOP-8 ile aynı mı?
→ Hayır. Kılıf 'SOP-8' olarak adlandırılsa da 'geniş gövde' (wide body) ve '2.54mm' (0.1 inç) pin aralığına sahiptir. Bu, standart bir SOP-8 ayak izine uymayacağı anlamına gelir ve PCB tasarımında bu özel kılıf için bir ayak izi (footprint) kullanılması gerekir.

Yüksek voltajlı güç elektroniği tasarımlarınızda maksimum güvenlik ve performans için HCNW3120-500E'yi seçin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
