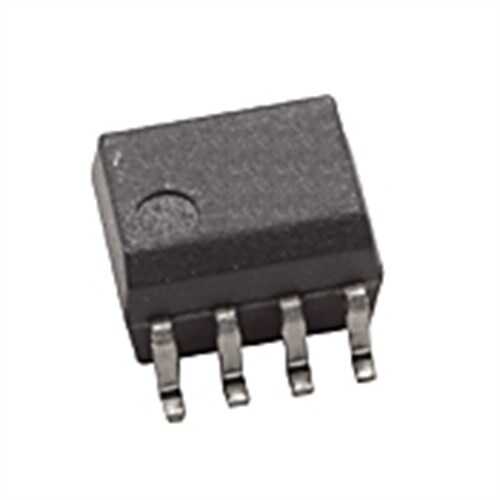

HCPL-0314-500E - 0314 SO-8

HCPL-0314-500E, yüksek hızlı IGBT ve Güç MOSFET'lerinin sürülmesi için optimize edilmiş, kompakt SO-8 kılıfında bir gate driver optokuplörüdür. Bu entegre, 0.4A (minimum) tepe çıkış akımı sunarak orta güçteki anahtarlama elemanları için ideal bir çözüm sunar. Yüzey montaj (SMD) teknolojisine uygun SO-8 kılıfı, modern, yoğun ve otomatik montaj yapılan devre kartları için mükemmeldir.

HCPL-0314-500E'nin Özellikleri ve Avantajları

• Orta Güç Sürücüsü: 0.6A (tipik) tepe çıkış akımı, birçok orta güçlü IGBT ve MOSFET'i sürmek için yeterlidir.
• Kompakt SO-8 Kılıf: Yüzey montaj teknolojisi (SMT) sayesinde devre kartında yerden tasarruf sağlar.
• Hızlı Anahtarlama Performansı: Düşük yayılma gecikmesi, verimli ve yüksek frekanslı anahtarlamalı tasarımlara olanak tanır.
• Düşük Voltaj Kilitleme (UVLO): Besleme gerilimi yetersiz olduğunda çıkışı kapatarak güç elemanını korur.
• Yüksek Gürültü Bağışıklığı (CMTI): Gürültülü endüstriyel ortamlarda güvenilir bir çalışma performansı sergiler.

Başlıca Kullanım Alanları

• Küçük ve Orta Güçlü Motor Sürücüleri: Fırçasız DC (BLDC) motorlar, step motorlar ve küçük AC motorlar.
• Anahtarlamalı Güç Kaynakları (SMPS): Kompakt ve verimli güç kaynağı tasarımları.
• Plazma Ekran Panelleri (PDP): Sürücü devrelerinde izolasyon sağlamak için.
• Ev Aletleri ve Beyaz Eşya: Çamaşır makinesi, klima gibi cihazların motor kontrol kartları.

Sık Sorulan Sorular (SSS)

Soru: HCPL-0314'ün akım kapasitesi projem için yeterli mi?
→ Bu, sürmeyi planladığınız IGBT veya MOSFET'in kapı şarjına (Gate Charge - Qg) bağlıdır. HCPL-0314, 0.6A tepe akımı ile genellikle 15A/600V'a kadar olan IGBT'leri rahatlıkla sürebilir. Daha büyük güç elemanları için HCPL-3120 gibi daha yüksek akımlı bir sürücü gerekebilir. Emin olmak için her zaman datasheet'teki hesaplama yöntemlerini kontrol edin.

Soru: Bu entegreyi negatif gate voltajı oluşturmak için kullanabilir miyim?
→ HCPL-0314, tek bir pozitif besleme (VCC) ile çalışır ve pozitif bir gate voltajı sağlar. IGBT'yi kapatmak için negatif bir voltaj gerektiren uygulamalar için, ayrı bir negatif besleme kaynağı ve ek devre bileşenleri kullanmanız veya bu özelliği destekleyen farklı bir gate driver entegresi seçmeniz gerekir.

Kompakt ve modern güç elektroniği tasarımlarınız için HCPL-0314-500E'nin hız ve verimliliğinden yararlanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
