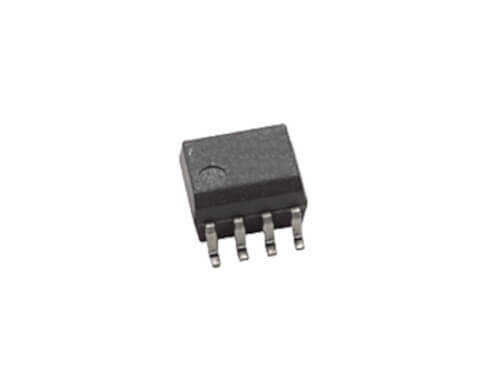

HCPL-0453-500E - 0453 SO-8 Yüksek Hızlı Mantık Kapısı Optokuplör

HCPL-0453 (veya 0453), yüksek hızlı bir mantık kapısı optokuplördür ve yüzey montajlı SO-8 kılıfında gelir. Bu komponent, bir AlGaAs kızılötesi LED ve entegre bir fotodedektör ile yüksek hızlı bir mantık kapısını (genellikle açık kolektör çıkışlı) birleştirir. Geleneksel fototransistör optokuplörlerinden çok daha hızlı anahtarlama süreleri sunarak, yüksek hızlı dijital veri hatlarının izolasyonu için idealdir.

HCPL-0453-500E'nin Özellikleri ve Avantajları

• Yüksek Hız: Genellikle 10 Mbd'ye varan veri hızlarını destekler, bu da onu modern dijital iletişim arayüzleri için uygun kılar.
• Mantık Uyumlu Çıkış: Çıkışı doğrudan TTL ve CMOS mantık aileleriyle uyumludur, bu da harici tampon veya sürücü devrelere olan ihtiyacı azaltır.
• Yüksek CMRR: Mükemmel Ortak Mod Gürültü Bastırma Oranı (CMRR) sayesinde gürültülü endüstriyel ortamlarda bile güvenilir performans sergiler.
• SO-8 SMD Kılıf: Kompakt yüzey montajlı paketi, modern PCB tasarımlarında otomatik montaj ve yüksek yoğunluklu yerleşim için idealdir.

Başlıca Kullanım Alanları

• Yüksek hızlı mantık devresi topraklama izolasyonu.
• Veri yolu (data bus) ve hat alıcısı (line receiver) izolasyonu.
• Endüstriyel haberleşme sistemleri (örn. Profibus, Fieldbus).
• Bilgisayar çevre birimi arayüzleri (örn. izole edilmiş USB, RS-232).

Sık Sorulan Sorular (SSS)

'Mantık Kapısı' çıkışı ne anlama geliyor?
→ Bu, optokuplörün çıkışının basit bir fototransistör yerine, bir eşik değerine sahip dijital bir mantık kapısı (örneğin bir inverter veya tampon) gibi davrandığı anlamına gelir. Bu sayede çıkış sinyali daha temiz, daha keskin kenarlara sahip olur ve analog bölgede kararsız kalmaz. Genellikle açık kolektör (open-collector) yapısındadır.

'-500E' soneki ne ifade eder?
→ Bu tür sonekler genellikle üreticinin paketleme ve dağıtım seçeneklerini belirtir. Örneğin, '-500E' bir makara (reel) üzerinde belirli sayıda (örn. 500 adet) komponentin şeritlenmiş (tape and reel) olarak geldiğini ve belirli bir kurşunsuz (lead-free) veya RoHS standardına uyduğunu gösterebilir. Kesin bilgi için resmi datasheet kontrol edilmelidir.

HCPL-0453 ile yüksek frekanslı mantık devrelerinizi güvenle izole edin ve sinyal bütünlüğünü koruyun!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
