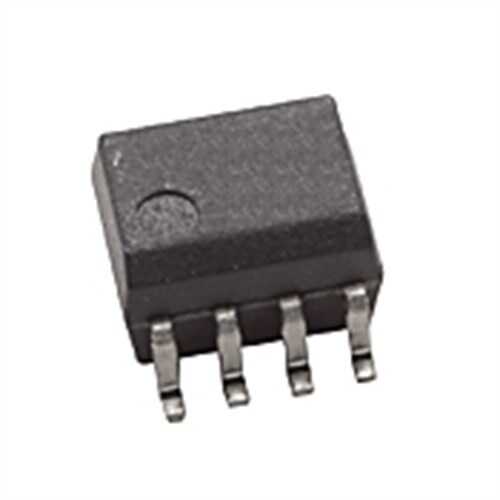

HCPL-0466-500E - 0466 SO-8

HCPL-0466-500E, yüksek hızlı bir optokuplör (optocoupler) entegresidir. Farklı voltaj seviyelerine sahip iki devreyi elektriksel olarak izole ederken, yüksek hızlarda dijital sinyal aktarımını mümkün kılar. İçerisinde bir AlGaAs LED ve fotodiyot-transistör kombinasyonu barındıran bu entegre, SO-8 yüzey montajlı kılıfı ile modern ve kompakt tasarımlar için uygundur.

HCPL-0466-500E'nin Özellikleri ve Avantajları

• Yüksek Hız: Genellikle 15 MBd'ye (Megabaud) varan veri aktarım hızlarını destekler, bu da onu hızlı dijital arayüzler için ideal kılar.
• Yüksek İzolasyon Gerilimi: Giriş ve çıkış arasında binlerce voltluk (örn: 3750 Vrms) dielektrik dayanımı sağlayarak sistem güvenliğini artırır.
• Geniş Besleme Aralığı: Genellikle 4.5V ile 20V arası geniş bir VCC aralığında çalışarak farklı lojik seviyeleriyle uyumluluk sağlar.
• Yüksek Ortak Mod Gürültü Bağışıklığı (CMR): Yüksek CMR değeri, endüstriyel ortamlardaki elektriksel gürültüye karşı sinyalin bozulmasını engeller.
• Totem-Pole Çıkış: Üç durumlu (tri-state) çıkış yapısı, veri yollarında (data bus) kullanım için esneklik sağlar ve harici pull-up direncine olan ihtiyacı ortadan kaldırabilir.

Başlıca Kullanım Alanları

• Endüstriyel Haberleşme Arayüzleri (RS-485, CAN Bus)
• Anahtarlamalı Güç Kaynaklarında (SMPS) Geri Besleme İzolasyonu
• Motor Sürücü Devrelerinde Gate Sürücü İzolasyonu
• Veri Toplama Sistemleri
• Yüksek Hızlı Lojik Seviye İzolasyonu

Sık Sorulan Sorular (SSS)

Soru: Optokuplör nedir ve neden kullanılır?
→ Optokuplör, bir tarafta ışık yayan bir LED ve diğer tarafta bu ışığı algılayan bir fotodedektörden oluşan bir bileşendir. Işık aracılığıyla sinyal ilettiği için iki devre arasında fiziksel bir elektrik bağlantısı olmadan sinyal aktarımını sağlar. Bu, gürültüyü engellemek ve yüksek voltajlı bir devreyi düşük voltajlı kontrol devresinden korumak (izole etmek) için kullanılır.

Soru: SO-8 kılıfı nedir?
→ SO-8 (Small Outline 8-pin), 8 bacaklı, yüzey montajlı (SMD) bir entegre kılıfıdır. Kompakt boyutu sayesinde modern elektronik kartlarda yaygın olarak tercih edilir.

Yüksek hızlı ve gürültülü ortamlarda devreleriniz arasında güvenli ve hatasız sinyal izolasyonu için HCPL-0466-500E'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
