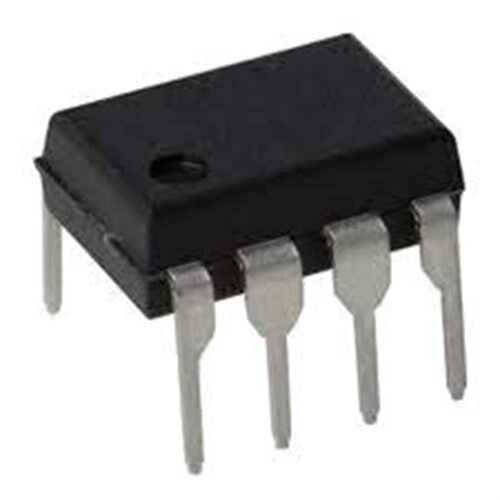

HCPL-2631-000E - A2631 DIP-8

HCPL-2631 (A2631), içerisinde iki adet bağımsız, yüksek hızlı logic-gate optokuplör kanalı barındıran yüksek performanslı bir entegredir. Her kanal, 10 MBd'ye kadar veri hızlarını destekleyen ve açık kollektör çıkışa sahip bir yapıya sahiptir. Bu çift kanallı entegre, özellikle gürültülü endüstriyel ortamlarda hızlı dijital veri hatlarını, haberleşme bus'larını ve mikrodenetleyici arayüzlerini izole etmek için idealdir. Standart DIP-8 paketi, kolay montaj ve prototipleme imkanı sunar.

HCPL-2631-000E - A2631'nin Özellikleri ve Avantajları

• Çift Kanal ve Yüksek Hız: Tek bir pakette 10 MBd hızında iki bağımsız kanal sunarak yerden ve maliyetten tasarruf sağlar.
• Yüksek Gürültü Bağışıklığı (CMR): 1000 V/µs gibi çok yüksek bir ortak mod gürültü bağışıklığı ile en zorlu endüstriyel ortamlarda bile kararlı çalışır.
• TTL/CMOS Uyumlu: Logic-gate yapısı sayesinde standart dijital lojik aileleri ile doğrudan uyumlu çalışır.
-
• Açık Kollektör Çıkışı: Farklı voltaj seviyeleri arasında çeviri yapma ve 'wired-OR' bağlantılarına olanak tanıyarak tasarım esnekliği sağlar.
• Garantili Performans: -40°C ile +85°C arasında geniş bir sıcaklık aralığında performansı garanti edilir.

Başlıca Kullanım Alanları

• CANBus, RS-485, RS-232 gibi Seri Haberleşme Protokollerinin İzolasyonu
• Endüstriyel Veri Yolları (Fieldbus)
• Yüksek Hızlı Mantık Devresi Toprak İzolasyonu
• PLC Giriş/Çıkış Modülleri
• Motor Kontrol ve Sürücü Arayüzleri

Sık Sorulan Sorular (SSS)

Soru: HCPL-2631'in çıkışına neden bir pull-up direnci bağlamalıyım?
→ Cevap: HCPL-2631'in çıkışları 'açık kollektör' (open-collector) yapısındadır. Bu, çıkış transistörü 'ON' olduğunda çıkışı toprağa (LOW seviyesi) çeker, ancak 'OFF' olduğunda çıkışı HIGH seviyesine çeken dahili bir mekanizma yoktur. Bu nedenle, çıkış pinini bir pull-up direnci ile VCC'ye bağlayarak 'OFF' durumunda kararlı bir HIGH seviyesi elde etmeniz gerekir.

Soru: Bu entegre çift yönlü (bi-directional) haberleşme için kullanılabilir mi?
→ Cevap: HCPL-2631'in kendisi tek yönlüdür (girişten çıkışa). Ancak, RS-485 gibi yarı-çift yönlü (half-duplex) bir haberleşme hattını izole etmek için iki adet HCPL-2631 kanalı veya bir adet HCPL-2631 entegresi (bir kanal gönderme, bir kanal alma için) kullanılabilir.

Yüksek hızlı ve gürültülü haberleşme hatlarınızda HCPL-2631 ile veri bütünlüğünü ve sistem güvenliğini garanti altına alın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
