HCPL-3120-500E - A3120 SOP-8 Güç Sürücü Optokuplör

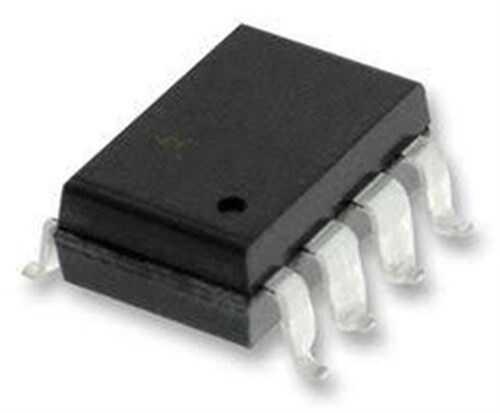

HCPL-3120 (A3120 olarak da bilinir), IGBT ve Power MOSFET'leri sürmek için özel olarak tasarlanmış, 2.5A tepe çıkış akımına sahip yüksek hızlı bir gate drive (kapı sürücü) optokuplörüdür. Genişletilmiş SOP-8 kılıfı (SOP-8-2.54mm), yüzey montajlı tasarımlarda yüksek izolasyon ve kompaktlık sunar. Bu entegre, güç elektroniği uygulamalarında kontrol devresi ile yüksek güçlü anahtar arasında kritik bir izolasyon ve sürüş katmanı oluşturur.

HCPL-3120-500E - A3120'nin Özellikleri ve Avantajları

• Yüksek Tepe Çıkış Akımı: 2.5A'e kadar tepe akım kapasitesi ile büyük IGBT ve MOSFET'lerin kapı kapasitanslarını hızla şarj ve deşarj ederek anahtarlama kayıplarını minimize eder.
• Yüksek Hız: Düşük yayılma gecikmesi sayesinde yüksek frekanslı PWM sinyallerini doğru bir şekilde iletir.
• Entegre Koruma Devreleri: Düşük Voltaj Kilitleme (UVLO) özelliği, besleme gerilimi yetersiz olduğunda IGBT/MOSFET'in hatalı sürülmesini engelleyerek sistemi korur.
• Yüksek Ortak Mod Gürültü Bağışıklığı (CMR): Motor sürücüler gibi gürültülü ortamlarda bile güvenilir çalışmayı garanti eder.
• Geniş Çalışma Gerilimi: 15V ila 30V arası geniş VCC aralığı, birçok endüstriyel güç uygulamasıyla uyumluluk sağlar.

Başlıca Kullanım Alanları

• AC ve DC motor sürücüleri.
• Endüstriyel inverterler ve kaynak makineleri.
• Kesintisiz Güç Kaynakları (UPS).
• Anahtarlamalı Güç Kaynakları (SMPS).
• İndüksiyonla ısıtma sistemleri.

Sık Sorulan Sorular (SSS)

Soru: HCPL-3120 (A3120) neden gereklidir? Mikrodenetleyici doğrudan bir IGBT süremez mi?
→ Hayır. Mikrodenetleyiciler, IGBT'lerin kapısını (gate) hızlıca açıp kapatmak için gereken yüksek akımı (amper seviyesinde) sağlayamaz ve yüksek voltajdan izole değildir. HCPL-3120, bu iki kritik görevi yerine getirir: Düşük güçlü sinyali yüksek akımlı bir sürücü sinyaline dönüştürür ve kontrol devresini yüksek güçten tamamen izole eder.

Soru: SOP-8-2.54mm kılıfın avantajı nedir?
→ Bu genişletilmiş SOP-8 kılıfı, standart SOP-8'e göre pinler arasında daha fazla mesafe (creepage/clearance) sunar. Bu, yüksek voltaj uygulamalarında güvenlik ve izolasyon standartlarını karşılamak için önemlidir.

Güç elektroniği tasarımlarınızda IGBT/MOSFET'lerinizi HCPL-3120 ile güvenli ve verimli bir şekilde sürün.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
