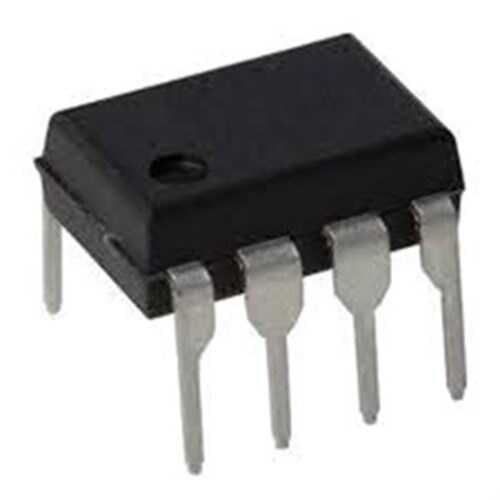

HCPL-4503-000E - A4503 DIP-8

HCPL-4503-000E (veya A4503), yüksek hızlı dijital sinyal izolasyonu için tasarlanmış bir mantık kapısı çıkışlı optokuplördür. Standart fototransistör optokuplörlerden farklı olarak, çıkış katı bir mantık tamponu içerir. Bu yapı, hızlı yükselme ve düşme süreleri ile yüksek veri hızlarında bile temiz ve güvenilir sinyal iletimi sağlar. RS-232, RS-485 gibi haberleşme hatlarının izolasyonunda ve gürültülü ortamlarda mantık sinyallerinin korunmasında idealdir.

HCPL-4503-000E'nin Özellikleri ve Avantajları

• Yüksek Hız Performansı: Tipik olarak 10 Mbd'ye kadar veri hızlarını destekler, hızlı dijital haberleşme için uygundur.
• Mantık Uyumluluğu: TTL ve CMOS mantık seviyeleri ile doğrudan uyumlu çalışabilir.
• Yüksek Ortak Mod Gürültü Bağışıklığı (CMTI): Endüstriyel ortamlarda sıkça karşılaşılan elektriksel gürültüye karşı yüksek direnç gösterir.
• Garantili Performans: Yayılma gecikmesi, darbe genişliği bozulması gibi kritik zamanlama parametreleri datasheet'te garanti edilir.
• Schmitt-Trigger Girişi: Giriş tarafındaki histerezis, yavaş değişen veya gürültülü giriş sinyallerine karşı bağışıklığı artırır.

Başlıca Kullanım Alanları

• Haberleşme Arayüzleri: RS-232, RS-485 ve CAN bus gibi seri haberleşme hatlarının izolasyonu.
• Mikroişlemci Sistem Arayüzleri: Farklı kartlar veya sistemler arasında yüksek hızlı veri aktarımı.
• Yüksek Hızlı Mantık Devresi İzolasyonu: Gürültülü güç katlarından hassas dijital kontrol devrelerini ayırmak için.
• Toprak Döngüsü Eliminasyonu: Farklı topraklama potansiyellerine sahip sistemler arasında veri iletişimi sağlamak.

Sık Sorulan Sorular (SSS)

Soru: A4503'ün çıkışı 'open-collector' (açık kollektör) müdür?
→ Evet, HCPL-4503'ün çıkışı bir açık kollektör yapısındadır. Bu, çıkış pininin harici bir 'pull-up' (yukarı çeken) direnç ile besleme gerilimine (VCC) bağlanması gerektiği anlamına gelir. Bu yapı, farklı voltaj seviyeleriyle çalışan mantık devreleri arasında kolayca seviye dönüşümü yapılmasına olanak tanır.

Soru: Bu optokuplör ile çift yönlü (duplex) haberleşme yapabilir miyim?
→ HCPL-4503 tek yönlü bir izolatördür. Çift yönlü haberleşme (örneğin RS-485'te olduğu gibi) sağlamak için her bir yön için birer adet olmak üzere iki adet optokuplör kullanmanız gerekmektedir.

Yüksek hızlı dijital sinyallerinizi güvenle izole etmek için HCPL-4503-000E'yi projelerinize dahil edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
