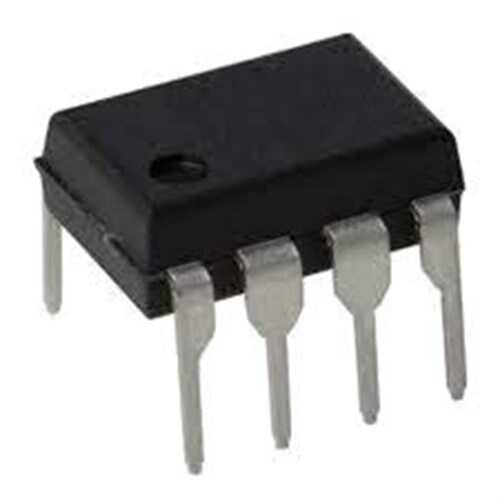

HCPL-4504-000E - A4504 DIP-8 Yüksek Hızlı Optokuplör

HCPL-4504 (A4504 olarak da bilinir), yüksek hızlı dijital mantık sinyallerinin izolasyonu için optimize edilmiş, DIP-8 kılıfında bir optokuplördür. Standart fototransistör optokuplörlerden çok daha hızlı olan bu komponent, açık kollektör çıkış yapısı ile TTL ve CMOS gibi farklı mantık aileleri arasında esnek bir arayüz sağlar. Yüksek ortak mod gürültü bağışıklığı (CMR) sayesinde endüstriyel ortamlarda güvenilir performans sunar.

HCPL-4504-000E - A4504'nin Özellikleri ve Avantajları

• Yüksek Hız: Milyon bit/saniye (Mbit/s) seviyelerinde veri hızlarını destekler, bu da seri iletişim protokolleri için idealdir.
• Açık Kollektör Çıkış (Open Collector): Çıkış, harici bir pull-up direnci ile farklı voltaj seviyelerine çekilebilir, bu da seviye çevrimi ve kablolu-VEYA (wired-OR) bağlantılarına olanak tanır.
• Yüksek Ortak Mod Gürültü Bağışıklığı (CMR): Gürültülü güç hatları ve motor sürücülerin bulunduğu ortamlarda sinyal bütünlüğünü korur.
• Garantili Performans: Belirtilen sıcaklık aralığında ve besleme geriliminde hız ve CMR performansı garanti edilir.
• Standart DIP-8 Kılıf: Prototipleme ve üretim süreçlerinde kolay kullanım ve montaj imkanı sunar.

Başlıca Kullanım Alanları

• RS-232, RS-422 ve RS-485 gibi seri haberleşme hatlarının izolasyonu.
• Bilgisayar ve çevre birimleri arasındaki arayüzlerin yalıtılması.
• Mikroişlemci sistem arayüzleri.
• Yüksek hızlı dijital mantık devrelerinde topraklama döngülerinin (ground loop) kırılması.
• Endüstriyel kontrol ve veri toplama sistemleri.

Sık Sorulan Sorular (SSS)

Soru: HCPL-4504'nin çalışması için harici komponent gerekir mi?
→ Evet. Çıkış katının (VCC, GND) beslenmesi ve açık kollektör çıkışının çalışması için harici bir pull-up direnci gereklidir. Ayrıca, LED girişine seri bir akım sınırlama direnci bağlanmalıdır.

Soru: Bu optokuplör HCPL-4506'dan farklı mı?
→ Evet, HCPL-4504 ve HCPL-4506 benzer yüksek hızlı optokuplörler olsalar da, genellikle hız, CMR ve diğer elektriksel karakteristikler açısından farklılık gösterirler. Projenizin gereksinimlerine en uygun olanı seçmek için her ikisinin de datasheet'lerini karşılaştırmak önemlidir.

Yüksek hızlı dijital iletişim hatlarınızı HCPL-4504 ile güvenle izole edin ve sinyal bütünlüğünü koruyun.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
