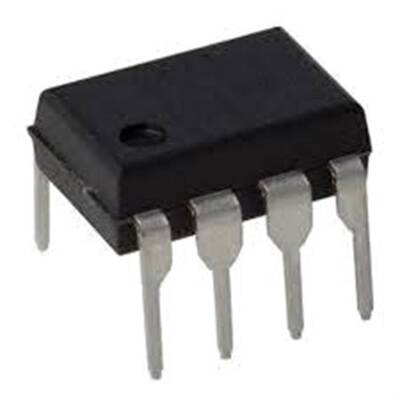

HCPL-7806 - A7806 DIP-8 İzolasyon Amplifikatörü

HCPL-7806 (veya A7806), Broadcom (eski Avago/Agilent) tarafından üretilen, yüksek performanslı bir izolasyon amplifikatörüdür. Optik kuplaj teknolojisini kullanarak, düşük voltajlı bir analog sinyali yüksek voltajlı bir devreden galvanik olarak izole eder. Özellikle motor sürücülerinde akım algılama ve güç inverterlerinde voltaj algılama gibi gürültülü ve yüksek voltajlı ortamlarda hassas ölçümler yapmak için tasarlanmıştır. Standart DIP-8 kılıfı, delik montajlı (through-hole) uygulamalar için kolay kullanım sağlar.

HCPL-7806'nın Özellikleri ve Avantajları

• Yüksek Ortak Mod Reddi (CMR): Yüksek CMR özelliği sayesinde, gürültülü motor sürücü ortamlarında bile doğru ve kararlı bir sinyal çıkışı sağlar.
• Galvanik İzolasyon: Güvenlik standartlarını karşılayan yüksek izolasyon gerilimi sunarak, düşük voltajlı kontrol devrelerini (mikrodenetleyici vb.) yüksek voltajlı güç devrelerinden korur.
• Hassas Kazanç: Genellikle sabit bir kazanca sahiptir (örneğin 8x), bu da ölçüm devresinin tasarımını basitleştirir ve yüksek doğruluk sağlar.
• Geniş Bant Genişliği: Hızlı değişen akım ve voltaj sinyallerini doğru bir şekilde izlemek için yeterli bant genişliği sunar, bu da dinamik sistem kontrolü için kritiktir.
• Düşük Ofset ve Sapma: Düşük giriş ofset gerilimi ve sıcaklığa bağlı düşük sapma (drift) özellikleri sayesinde ölçüm hassasiyetini artırır.
• Sigma-Delta (Σ-Δ) Mimarisi: Gelişmiş sigma-delta analog-dijital dönüşüm tekniği, yüksek doğrusallık ve stabilite sağlar.

Başlıca Kullanım Alanları

• AC ve Fırçasız DC Motor Sürücülerinde Faz Akımı Algılama
• Anahtarlamalı Güç Kaynaklarında (SMPS) Akım ve Gerilim Geri Beslemesi
• Güç İnverterleri ve Kesintisiz Güç Kaynakları (UPS)
• Endüstriyel veri toplama sistemleri
• Genel amaçlı analog sinyal izolasyonu
• Kaynak makineleri

Sık Sorulan Sorular (SSS)

Soru: Bu amplifikatör ile akım nasıl ölçülür?
→ HCPL-7806, genellikle motor faz hattına veya DC bara hattına seri olarak bağlanan düşük değerli bir 'şönt' (shunt) direncinin üzerindeki voltaj düşüşünü ölçmek için kullanılır. Amplifikatör, bu küçük voltajı (genellikle milivolt seviyesinde) izole eder, yükseltir ve gürültüden arındırarak mikrodenetleyicinin ADC'si tarafından okunabilecek daha yüksek bir voltaj seviyesine çıkarır.

Soru: İzolasyon amplifikatörü ile Hall etkisi sensörü arasındaki fark nedir?
→ Her ikisi de akım ölçümü için kullanılsa da, izolasyon amplifikatörleri bir şönt direnç ile çalışır ve genellikle daha yüksek doğrusallık ve daha iyi sıcaklık kararlılığı sunar. Hall etkisi sensörleri ise temassızdır (manyetik alana dayanır) ve devreyi kesmeden ölçüm yapma avantajına sahiptir, ancak doğrulukları ve ofsetleri daha fazla olabilir.

Güç elektroniği uygulamalarınızda HCPL-7806 ile gürültüden arındırılmış, güvenli ve hassas analog ölçümler yapın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
