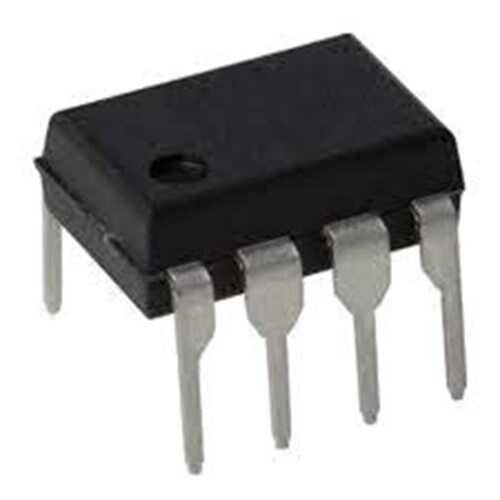

HCPL-7820 - A7820 DIP-8 İzolasyon Amplifikatörü

HCPL-7820 (veya A7820), analog sinyal izolasyonu için tasarlanmış yüksek hassasiyetli bir izolasyon amplifikatörüdür. Standart DIP-8 kılıfında sunulan bu komponent, sigma-delta (Σ-Δ) modülasyon teknolojisini kullanarak, yüksek voltajlı bir devredeki küçük analog voltajları (örneğin bir şönt direnç üzerindeki voltaj düşümünü) güvenli bir şekilde izole edilmiş bir çıkışa aktarır. Özellikle motor sürücülerinde akım algılama için yaygın olarak kullanılır.

HCPL-7820'nin Özellikleri ve Avantajları

• Yüksek Hassasiyet ve Doğrusallık: Düşük ofset ve yüksek doğrusallık özellikleri sayesinde hassas akım ve voltaj ölçümlerine olanak tanır.
• Geniş Bant Genişliği: Geniş bir bant genişliği sunarak, hızlı değişen akım ve voltaj sinyallerinin doğru bir şekilde izlenmesini sağlar.
• Güvenli İzolasyon: Yüksek izolasyon voltajı, düşük voltajlı kontrol devrelerini yüksek voltajlı güç devrelerinden tamamen ayırır.
• Diferansiyel Giriş: Diferansiyel giriş yapısı, ortak mod gürültüsünü etkin bir şekilde bastırarak daha temiz bir ölçüm sinyali elde edilmesine yardımcı olur.

Başlıca Kullanım Alanları

• Motor faz ve bara akımı algılama.
• Güç çeviricilerinde ve invertörlerde akım ve voltaj algılama.
• Anahtarlamalı güç kaynaklarında (SMPS) geri besleme.
• Genel amaçlı analog sinyal izolasyonu ve seviye kaydırma.

Sık Sorulan Sorular (SSS)

İzolasyon amplifikatörü nasıl çalışır?
→ Girişindeki analog sinyali önce yüksek frekanslı bir dijital bit akışına (sigma-delta modülasyonu) dönüştürür. Bu dijital sinyal, optik izolasyon bariyerinden geçirilir. Alıcı tarafta ise bu dijital sinyal tekrar analog bir sinyale dönüştürülür ve filtrelenir. Bu yöntem, yüksek doğrusallık ve stabilite ile izolasyon sağlar.

HCPL-7820'yi akım ölçmek için nasıl kullanırım?
→ Genellikle, akımını ölçmek istediğiniz hattın üzerine çok düşük değerli bir şönt (shunt) direnç yerleştirilir. Akım bu dirençten geçerken Ohm Kanunu'na göre (V=I*R) küçük bir voltaj düşümüne neden olur. HCPL-7820'nin diferansiyel girişleri bu voltaj düşümünü ölçer ve izole edilmiş bir çıkış sinyali üretir.

HCPL-7820 ile yüksek voltajlı sistemlerde hassas ve güvenli analog ölçümler yapın!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
