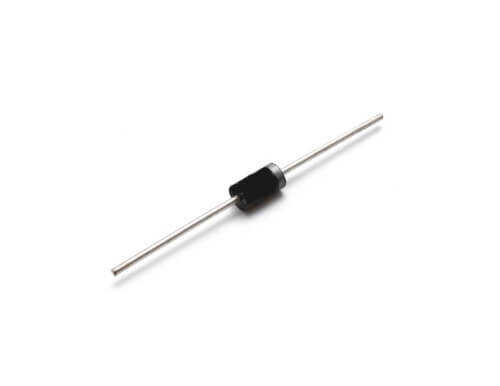

HER503 5A 200V DO201

HER503, güç elektroniği devrelerinde yaygın olarak kullanılan, yüksek akım kapasiteli ve yüksek verimli bir doğrultucu diyottur (High-Efficiency Rectifier). Sağlam ve endüstri standardı DO201 bacaklı kılıfı ile 5A gibi yüksek bir sürekli ileri akımı rahatlıkla taşıyabilir. 200V ters gerilim dayanımı ve hızlı toparlanma özelliği, onu anahtarlamalı güç kaynaklarının çıkış katları için popüler bir seçim yapar.

HER503'ün Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: 5 Amperlik sürekli akım değeri ile orta ve yüksek güç uygulamalarında güvenilir bir performans sunar.
• Yüksek Verimlilik ve Hızlı Toparlanma: Düşük güç kaybı ve hızlı anahtarlama kabiliyeti sayesinde SMPS devrelerinin verimliliğini artırır ve ısınmayı azaltır.
• Düşük İleri Gerilim Düşümü (Vf): Çalışma sırasında daha az güç tüketir, bu da genel sistem verimliliğine katkıda bulunur.
• Sağlam DO201 Kılıfı: Delik içi montaj (THT) için tasarlanmış bu kılıf, mükemmel mekanik dayanıklılık ve ısı dağılımı sağlar.
• Yüksek Dalgalanma Akımı Dayanımı: Anlık yüksek akım piklerine karşı dayanıklı yapısı, devrenin güvenilirliğini artırır.

Başlıca Kullanım Alanları

• Anahtarlamalı güç kaynakları (SMPS)
• Güç adaptörleri ve şarj cihazları
• Serbest geçiş (Freewheeling) diyotu olarak motor sürücülerinde
• Ters polarite koruma devreleri
• Genel amaçlı yüksek akımlı doğrultma işlemleri

Sık Sorulan Sorular (SSS)

Soru: HER503 ile standart bir 1N5402 arasındaki fark nedir?
→ Her ikisi de benzer akım/gerilim değerlerine sahip olabilir. Ancak temel fark, HER503'ün 'Yüksek Verimli' ve 'Hızlı Toparlanma' özelliğidir. Bu, onu yüksek frekanslı anahtarlamalı devreler için uygun hale getirirken, 1N5402 gibi standart diyotlar genellikle 50/60Hz gibi düşük frekanslar için tasarlanmıştır.

Soru: Bu diyotu bir köprü doğrultucu yapmak için kullanabilir miyim?
→ Evet, bu diyotlardan dört tanesini kullanarak 5A kapasiteli, yüksek verimli bir tam dalga köprü doğrultucu devresi oluşturabilirsiniz.

Güç kaynağı tasarımlarınızda HER503'ün yüksek akım kapasitesi ve verimliliği ile fark yaratın!

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
