HFC0100HS-LF-Z - HFC0100 SOIC-8

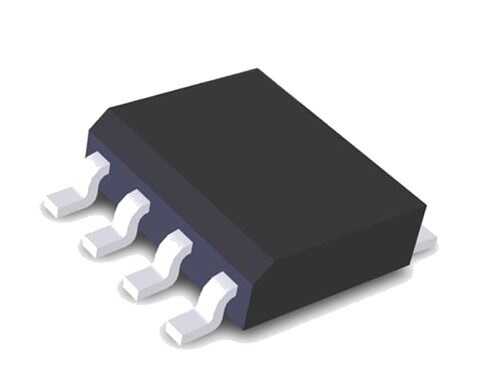

HFC0100HS-LF-Z, yüksek verimli ve kompakt AC-DC güç kaynakları için tasarlanmış bir PFC + Yarı-Rezonans (QR) Kombo Kontrol entegresidir. Tek bir entegre içerisinde hem Güç Faktörü Düzeltme (PFC) katını hem de DC-DC dönüştürücü katını kontrol ederek bileşen sayısını, devre kartı alanını ve maliyeti önemli ölçüde azaltır. Kompakt SOIC-8 kılıfında sunulur.

HFC0100HS-LF-Z - HFC0100 SOIC-8'nin Özellikleri ve Avantajları

• Kombo Kontrolcü: Tek çip üzerinde Kritik İletim Modu (CrM) PFC kontrolü ve Yarı-Rezonans (QR) Flyback kontrolü sunar.
• Yüksek Verimlilik: PFC katındaki CrM ve Flyback katındaki QR çalışma modları sayesinde anahtarlama kayıpları minimize edilir.
• Kapsamlı Koruma: Kahverengi çıkış (Brown-out), çıkış aşırı gerilim (OVP), aşırı akım (OCP) ve aşırı sıcaklık (OTP) gibi çoklu koruma özellikleri içerir.
• Düşük Bekleme Gücü: Hafif yüklerde ve yüksüz durumda enerji verimliliği standartlarını karşılamak için optimize edilmiştir.
• Azaltılmış BOM Maliyeti: İki ayrı kontrolcü yerine tek bir entegre kullanılması, toplam bileşen (BOM) maliyetini düşürür.
• Basitleştirilmiş Tasarım: PFC ve DC-DC katlarının senkronizasyonu ve yönetimi dahili olarak yapıldığı için tasarım süreci kolaylaşır.

Başlıca Kullanım Alanları

• LCD/LED TV ve Monitör Güç Kaynakları
• Yüksek Güçlü AC-DC Adaptörler (Örn: Dizüstü Bilgisayar, Oyun Konsolu)
• LED Aydınlatma Sürücüleri
• Endüstriyel Güç Kaynakları (75W - 300W aralığı)

Sık Sorulan Sorular (SSS)

PFC ve QR kontrolünü tek çipte birleştirmenin ana avantajı nedir?
→ En büyük avantajları yerden tasarruf, daha düşük maliyet ve tasarım kolaylığıdır. İki kat arasındaki etkileşim ve senkronizasyon entegre içinde yönetildiği için harici devre karmaşıklığı azalır.

Bu entegre hangi güç seviyeleri için uygundur?
→ HFC0100 genellikle 75W üzerindeki ve birkaç yüz watt'a kadar olan güç kaynaklarında, PFC'nin zorunlu olduğu uygulamalarda tercih edilir.

Kompakt, verimli ve uygun maliyetli güç kaynağı tasarımlarınız için HFC0100'ün entegre PFC+QR kontrol çözümünü benimseyin.

Not: Bu sayfadaki bilgiler, ürünün temel özelliklerini tanıtma amaçlıdır. Detaylı teknik veriler ve uygulama notları için lütfen üreticinin resmi 'datasheet' belgesini kontrol ediniz.
