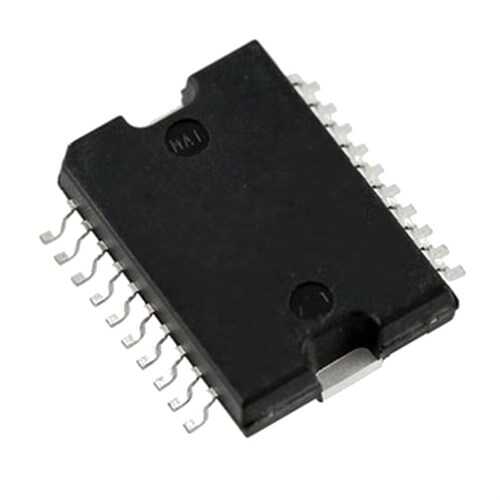

HIP0045AB HSOP-20 Yarım Köprü Sürücü Entegresi

HIP0045AB, Renesas (eski Intersil) tarafından üretilen, N-Kanal MOSFET'leri sürmek için tasarlanmış, yüksek performanslı bir yarım köprü (half-bridge) sürücü entegresidir. Özellikle otomotiv uygulamaları ve endüstriyel motor kontrolü için geliştirilmiştir. Yüksek voltaj ve yüksek akım kapasitesi ile güçlü MOSFET'leri hızlı ve verimli bir şekilde anahtarlayabilir. Termal olarak geliştirilmiş HSOP-20 kılıfı, zorlu çalışma koşullarında güvenilirlik sağlar.

HIP0045AB'nin Özellikleri ve Avantajları

• Yüksek Voltaj Kapasitesi: 80V'a kadar olan besleme gerilimlerinde çalışabilir, bu da onu 12V, 24V ve 48V sistemler için uygun kılar.
• Güçlü Kapı Sürücüsü: Yüksek tepe akımı kapasitesi sayesinde büyük MOSFET'lerin kapı kapasitanslarını hızla şarj ve deşarj ederek anahtarlama kayıplarını azaltır.
• Bootstrap Devresi: Dahili bootstrap diyotu sayesinde yüksek taraf (high-side) N-Kanal MOSFET'i sürmek için gereken voltajı kolayca üretir.
• Giriş Uyumluluğu: Standart 3.3V ve 5V lojik seviyeleriyle uyumlu girişlere sahiptir, bu da mikrodenetleyici arayüzünü basitleştirir.
• Ölü Zaman (Dead-Time) Koruması: Yüksek ve alçak taraf MOSFET'lerin aynı anda iletime geçmesini (shoot-through) önlemek için dahili koruma mekanizması sunar.
• Sağlam Tasarım: Otomotiv endüstrisinin zorlu gereksinimlerini karşılamak üzere tasarlanmıştır.

Başlıca Kullanım Alanları

• Otomotiv Motor Kontrolü (Örn: Cam motorları, koltuk ayarları)
• Fırçalı ve Fırçasız DC Motor Sürücüleri
• Solenoid ve Valf Sürücüleri
• D Sınıfı (Class-D) Ses Yükselteçleri
• DC-DC Dönüştürücüler ve Güç Kaynakları
• Akü Şarj Devreleri

Sık Sorulan Sorular (SSS)

Soru: Yarım köprü (half-bridge) sürücü ne işe yarar?
→ Cevap: Yarım köprü sürücü, bir çift MOSFET'i (biri yüksek taraf, diğeri alçak taraf) kontrollü bir şekilde anahtarlamak için kullanılır. Bu konfigürasyon, motor kontrolü (H-köprü oluşturmak için iki yarım köprü kullanılır) ve anahtarlamalı güç kaynakları gibi birçok uygulamanın temel yapı taşıdır.

Soru: Bootstrap kapasitörünün değeri nasıl seçilmelidir?
→ Cevap: Bootstrap kapasitörünün değeri, kullanılan MOSFET'in kapı şarjına (gate charge), anahtarlama frekansına ve istenen minimum kapı voltajına bağlıdır. Genellikle datasheet'te önerilen formüller veya tipik değerler (örn: 0.1uF - 1uF) başlangıç noktası olarak kullanılabilir.

HIP0045AB ile yüksek güçlü motor ve endüktif yük kontrol devrelerinizi güvenle tasarlayın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler, pin bağlantıları ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
