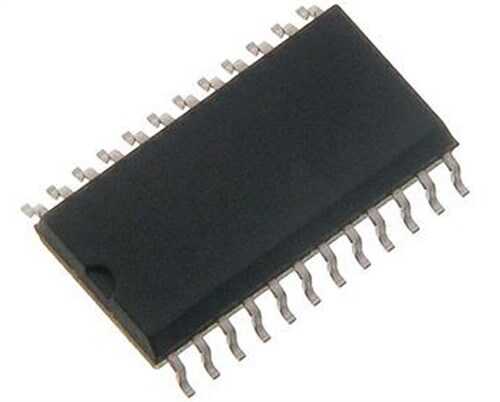

HIP4086ABZ SOIC-24

HIP4086ABZ, yüksek frekanslı, yüksek voltajlı bir üç fazlı köprü sürücü entegresidir. Özellikle fırçasız DC motorların (BLDC) ve diğer üç fazlı yüklerin verimli bir şekilde kontrol edilmesi için tasarlanmıştır. Bu N-Kanal MOSFET sürücüsü, gelişmiş PWM kontrol şemalarını uygulamak için ideal bir çözüm sunar.

HIP4086ABZ SOIC-24'nin Özellikleri ve Avantajları

• Üç Fazlı Sürücü: 6 adet N-Kanal MOSFET'i doğrudan sürebilme kapasitesi ile komple bir köprü çözümü sunar.
• Yüksek Voltaj Desteği: 80V'a kadar olan çalışma voltajı ile endüstriyel uygulamalar için uygundur.
• Entegre Bootstrap Diyotları: Harici bileşen ihtiyacını azaltarak tasarım karmaşıklığını ve maliyeti düşürür.
• Çapraz İletim Koruması (Shoot-through): Aynı bacaktaki alt ve üst MOSFET'lerin aynı anda açılmasını engelleyerek sistemi korur.
• Programlanabilir Ölü Zaman (Dead Time): PWM sinyalleri arasında gecikme süresi ayarlayarak ek güvenlik sağlar.
• Kompakt Paket Yapısı: SOIC-24 kılıfı, kart üzerinde yerden tasarruf sağlar ve montaj kolaylığı sunar.

Başlıca Kullanım Alanları

• Fırçasız DC (BLDC) motor kontrol devreleri
• Üç fazlı invertörler ve AC motor sürücüleri
• Kesintisiz Güç Kaynakları (UPS)
• Endüstriyel otomasyon ve robotik sistemler
• Elektrikli araçlar ve servo sürücüler
• Yüksek güçlü anahtarlamalı güç kaynakları (SMPS)

Sık Sorulan Sorular (SSS)

HIP4086ABZ entegresi hangi tip MOSFET'leri sürebilir?
→ Bu entegre, N-Kanal güç MOSFET'lerini sürmek için özel olarak tasarlanmıştır. Dahili bootstrap devresi sayesinde hem high-side (üst taraf) hem de low-side (alt taraf) MOSFET'leri etkin bir şekilde kontrol eder.

'Çapraz iletim koruması' (shoot-through protection) ne anlama gelir?
→ Bu özellik, bir köprü bacağındaki üst ve alt MOSFET'lerin aynı anda iletime geçmesini önleyen bir güvenlik mekanizmasıdır. Bu durum, güç kaynağında kısa devreye yol açarak komponentlerin hasar görmesini engeller.

Fırçasız motor kontrol projelerinizde yüksek performans ve güvenilirlik için HIP4086ABZ SOIC-24'ü tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
