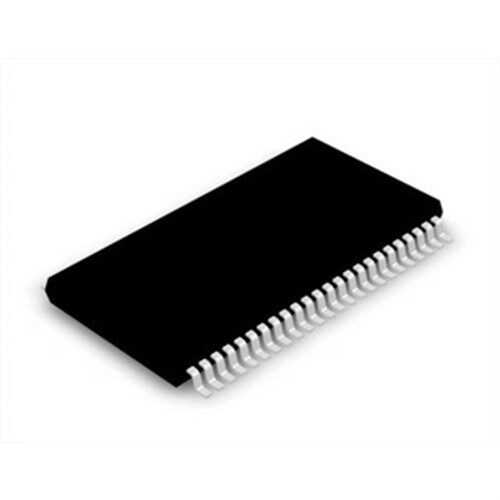

HT1621B SSOP-48

HT1621B, mikrodenetleyici tabanlı sistemlerde segmentli likit kristal ekranları (LCD) sürmek için tasarlanmış, çok yönlü bir LCD sürücü ve kontrol entegresidir. Dahili RAM'i ve basit bir seri arayüzü sayesinde, mikrodenetleyicinin çok sayıda pinini meşgul etmeden karmaşık LCD panellerin kontrol edilmesini sağlar. SSOP-48 kılıfı, kompakt tasarımlar için uygundur.

HT1621B SSOP-48'nin Özellikleri ve Avantajları

• Geniş Sürücü Kapasitesi: 32 segment (SEG) ve 4 ortak (COM) pini ile 128 (32x4) piksellik LCD panelleri sürebilir.
• Seri Arayüz: Mikrodenetleyici ile sadece 3 pin (CS, WR, DATA) üzerinden haberleşir, bu da pin tasarrufu sağlar.
• Dahili Ekran RAM'i: 32x4 bitlik dahili SRAM, ekran verilerini saklar. Mikrodenetleyici, sürekli ekranı yenilemek zorunda kalmaz, bu da işlemci yükünü azaltır.
• Düşük Güç Tüketimi: Özellikle pille çalışan taşınabilir cihazlar için ideal olan çok düşük bir çalışma akımına sahiptir.
• Dahili Osilatör: Harici bir osilatöre ihtiyaç duymadan çalışabilir, bu da devre tasarımını basitleştirir.

Başlıca Kullanım Alanları

• Dijital Multimetreler ve Ölçüm Aletleri
• Termostatlar ve İklim Kontrol Cihazları
• Dijital Saatler ve Zamanlayıcılar
• Hesap Makineleri
• Beyaz Eşya ve Endüstriyel Cihaz Kontrol Panelleri

Sık Sorulan Sorular (SSS)

Soru: Bu entegre grafik LCD'leri sürebilir mi?
→ Cevap: Hayır. HT1621B, saatlerde veya multimetrelerde görülen gibi önceden tanımlanmış şekillere sahip olan 'segmentli' LCD'ler için tasarlanmıştır. Her pikselin ayrı ayrı kontrol edildiği 'grafik' LCD'ler için farklı sürücü entegreleri gereklidir.

Soru: Hangi mikrodenetleyicilerle uyumludur?
→ Cevap: HT1621B, basit bir seri protokol kullandığı için SPI veya I/O pinleri olan hemen hemen tüm mikrodenetleyicilerle (Arduino, PIC, STM32, ESP32 vb.) uyumludur. İnternette bu entegre için yazılmış çok sayıda kütüphane ve örnek kod bulunmaktadır.

Mikrodenetleyici projelerinize özel segmentli LCD ekranları kolayca eklemek için HT1621B en pratik çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
